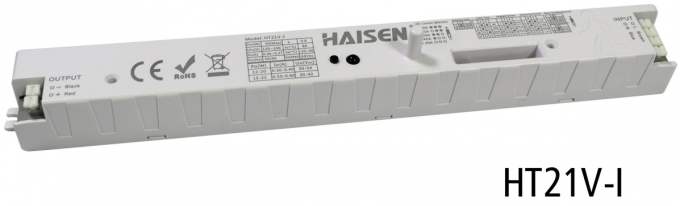

HT21V-I ist eine isolierte Lösung mit 12–25 W Ausgangsleistung, LED-Treiber und Mikrowellen-Bewegungssensor, 30–54 V Ausgangsspannung, Erfassungsbereich und Höhe von 6 m (H) x 14 m (T), Dimmfunktion mit LED-Ausgangsstrom, geeignet für lineares Licht und dreifach geschütztes Licht

Merkmale:

1. 3 Jahre Garantie, IP20

2. Schlankes Design speziell für lineares Licht und dreifach geschütztes Licht

3. Konstantstrom mit Optionen von 0,3 A/0,4 A ±5 % (30–54 V); 0,5 A/0,55 A/0,6 A ±5 % (30–42 V)

4. Dämmerungs- und Morgendämmerungs-Mikrowellen-Bewegungssensor

5. Dimmfunktion mit 10%/30% Standby-Helligkeit

6. Wirkungsgrad von 83 %

7. Erfassungsbereich x Höhe von 14 m x 6 m

8. Ausgangsleistung 19W max. mit Spannung von 30 -54 V

9. Dreistufige Steuerung durch 1-10-V-Ausgang

10. Abnormaler Schutz SCP: Automatische Wiederherstellung, OVP, OCP, OTP

11. EMV-Norm EN55015

12. Stabantennendesign für einfache Installation.

Produktbeschreibung

Erfassungsbereich

Diese Zahl gibt die maximale Entfernung bei höchster Montagehöhe mit 100 % Empfindlichkeit an.

Typische Installationshöhe 2,5–4 m.

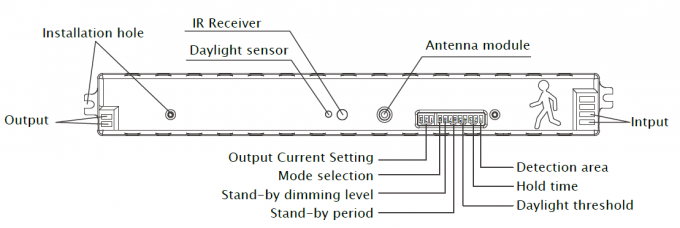

Mechanischer Aufbau

Mit zwölf DIP-Schalterpolen zum Einstellen der Ausgangsstromeinstellung, der Modusauswahl, des Standby-Dimmniveaus, der Standby-Zeit, des Erkennungsbereichs, der Haltezeit und der Tageslichtschwelle.

Mit einem IR-Empfänger zur Unterstützung der Fernbedienungseinstellung.

Mit zwei Installationslöchern, für den Endbenutzer leicht an der Leuchte zu befestigen.

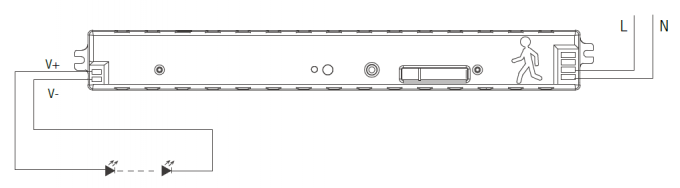

Schaltplan

Zwei Pole zum Anschluss an die Stromversorgung (220–240 VAC)

Zwei Pole zum Anschluss mit LED-Licht

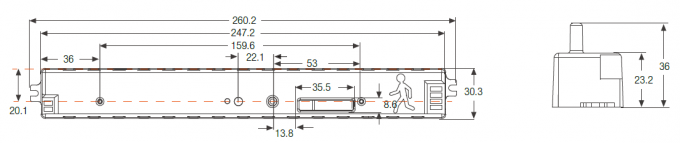

Abmessungen (mm)

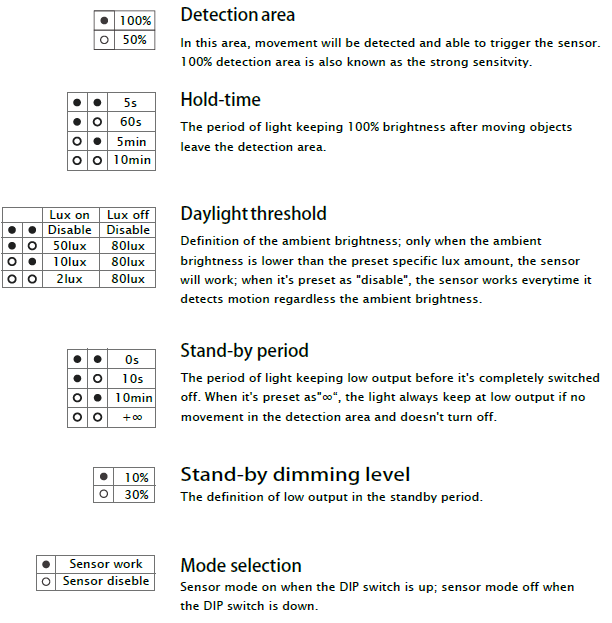

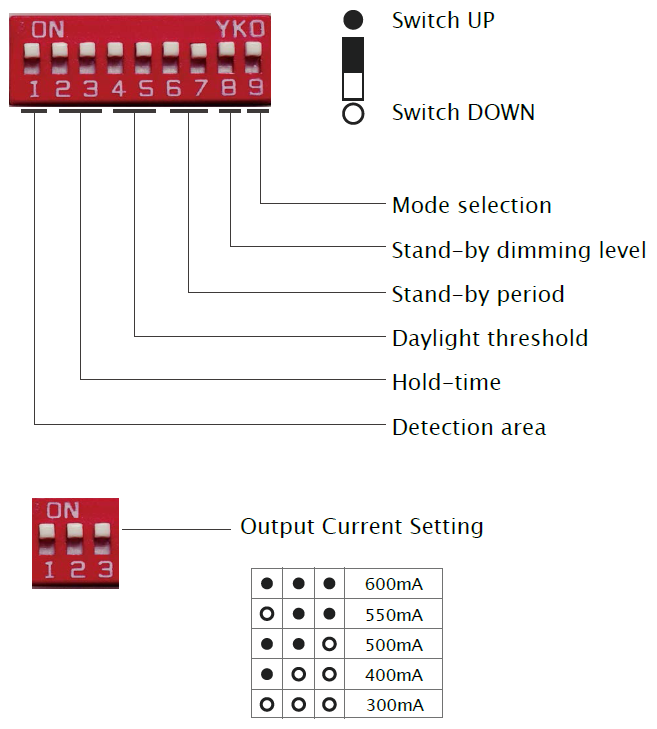

DIP-Schaltereinstellung

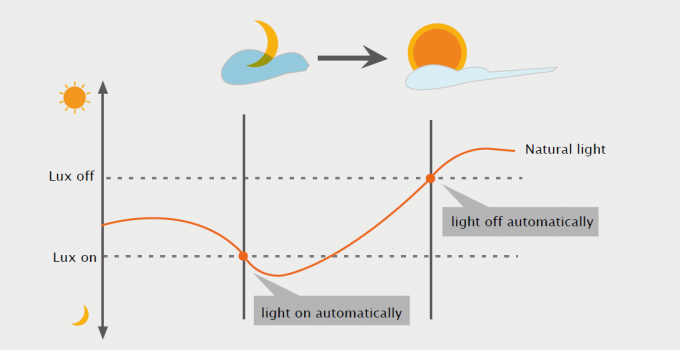

D aylight Priorität

Mit der Tageslichtprioritätsfunktion kann HT19V-I die Helligkeit von Kunstlicht unterscheiden
von natürlichem Licht nach der Installation in der Leuchte, und schaltet das Licht automatisch aus, wenn
Die Umgebungshelligkeit überschreitet den voreingestellten Luxwert.

Voraussetzung für Tageslichtvorrang:
1. Standby-Zeitraum ist +∞;
2. Der Standby-Dimmpegel liegt bei 10 % oder 30 %;
3. Die Tageslichtschwelle liegt bei 2 Lux, 10 Lux oder 50 Lux.

Anwendungsdemo

1. Automatische EIN/AUS-Funktion:

Licht geht an, wenn Bewegung erkannt wird, und aus, wenn Personen nachts das Haus verlassen. Anwendungen: Flur, Treppenhaus.
Die Tageslichtschwelle ist auf „2 Lux, 10 Lux, 50 Lux“ eingestellt.

Bei ausreichend Tageslicht, Bei unzureichendem Tageslicht, Nach der letzten Erkennung und
auch bei Bewegungserkennung, bei Bewegungserkennung Licht AN. die aktuelle Haltezeit
Licht bleibt AUS. abgelaufen, Licht AUS.

2. Keine Tageslichtfunktion
Die Tageslichtschwelle ist auf „Deaktivieren“ eingestellt.
Licht an, wenn Bewegung erkannt wird, nachdem Personen das Haus verlassen haben, Licht aus nach Standby-Zeit.
Anwendungen: Dunkle Orte wie Tiefgaragen, Unterführungen.

Bei Bewegungserkennung, Nach Verlassen des Erkennungsbereichs durch Personen, Nach der letzten Erkennung und
Der Sensor schaltet den Bereich ein, das Licht bleibt 100 % der aktuellen Haltezeit
Licht auf 100 % Helligkeit. Helligkeit innerhalb der Haltezeit. abgelaufen, Licht AUS.

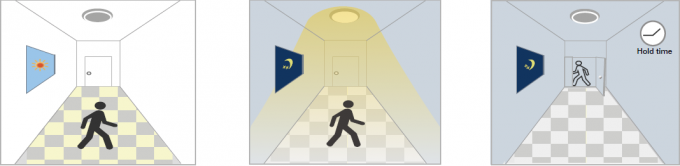

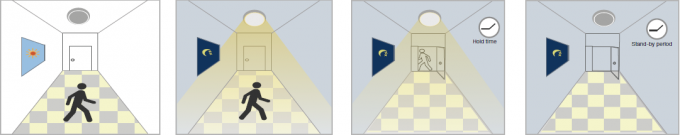

3. Funktionsdemo - Dimmbare Steuerung/Korridorfunktion

Bei ausreichendem Tageslicht, Bei unzureichendem Nach der letzten Erkennung, Nach dem Standby
Auch bei Bewegung wird das Tageslicht gedimmt und das Licht ausgeschaltet.
erkannt, Licht bleibt erkannt, Licht AN. runter in den Standby
AUS. Dimmstufe (10% oder

30%) nach der Haltezeit.

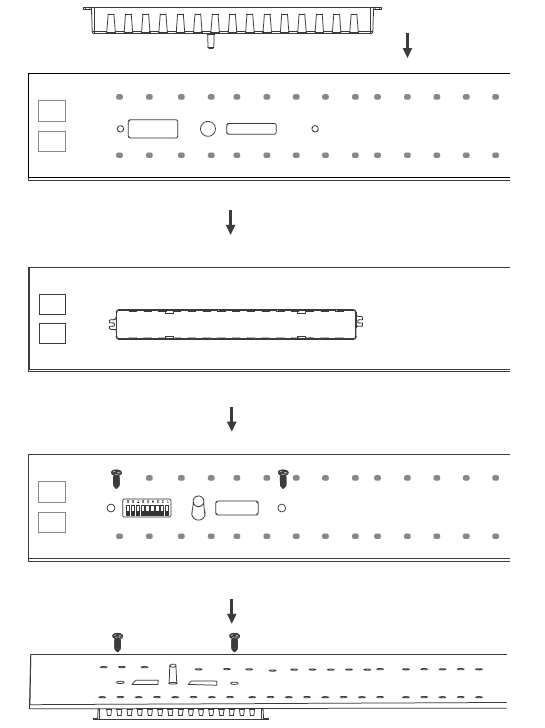

Installationsmethode:

Installationshinweise:

1. Der Mikrowellensensor kann in jede Lampe eingebaut werden, außer in die mit Vollmetallgehäuse.
2. Die erkannte Oberfläche kann nicht durch Metallgegenstände abgeschirmt werden.
3. Stellen Sie sicher, dass das Mikrowellenmodul vollständig nach außen zeigt.
4. Die Erfassungsfläche des Sensormoduls muss dem Erfassungsbereich zugewandt installiert werden.
5. Die Verkabelung muss streng nach dem Schaltplan erfolgen, um Kurzschlüsse zu vermeiden.

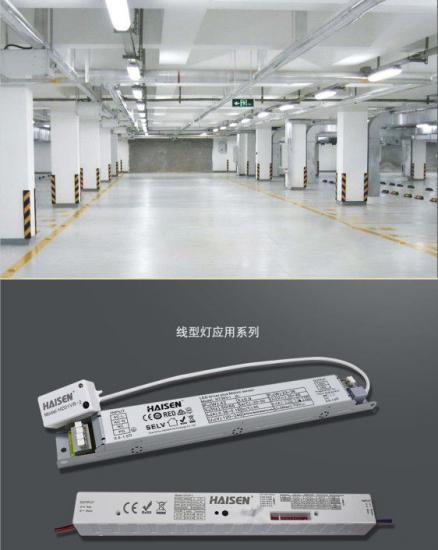

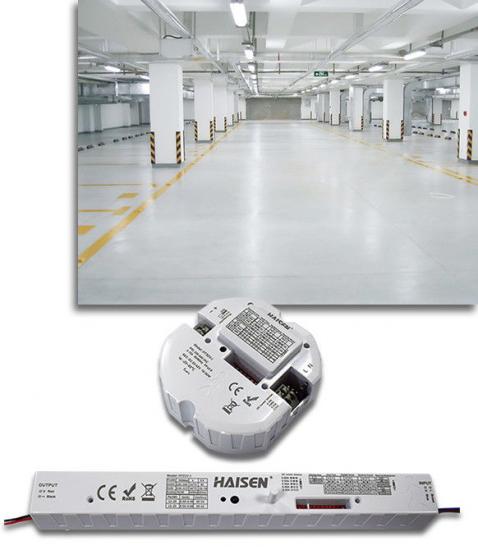

Anwendungsfall:
