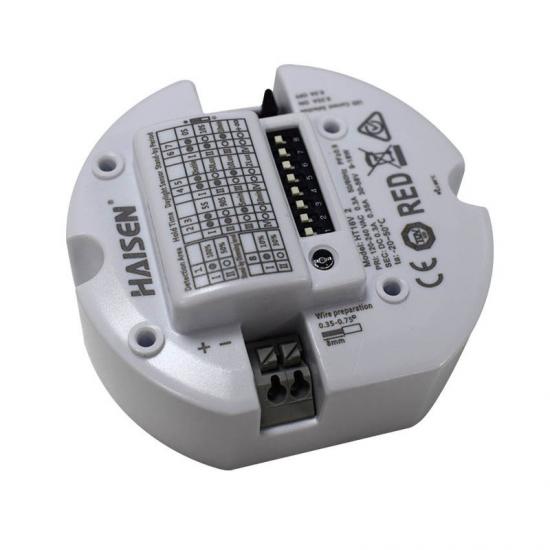

Bewegungssensor-Dimmschalter 5,8G Frequenzsensorausgang LED-Leistung 9-18W

Bewegungssensor-Dimmschalter 5,8G Frequenzsensorausgang LED-Leistung 9-18W

Merkmale des dimmbaren Bewegungssensors :

1. 5,8G Mikrowellen-Bewegungssensor mit Dimmfunktion.

2. Der Leistungsfaktor muss gleich oder größer als 0,9 sein.

3. Die Ausgangsleistung der LED beträgt 9–18 W

4. Erhalten Sie eine EMV-Zertifizierung. Die Zertifikatsnummer lautet EN55015.

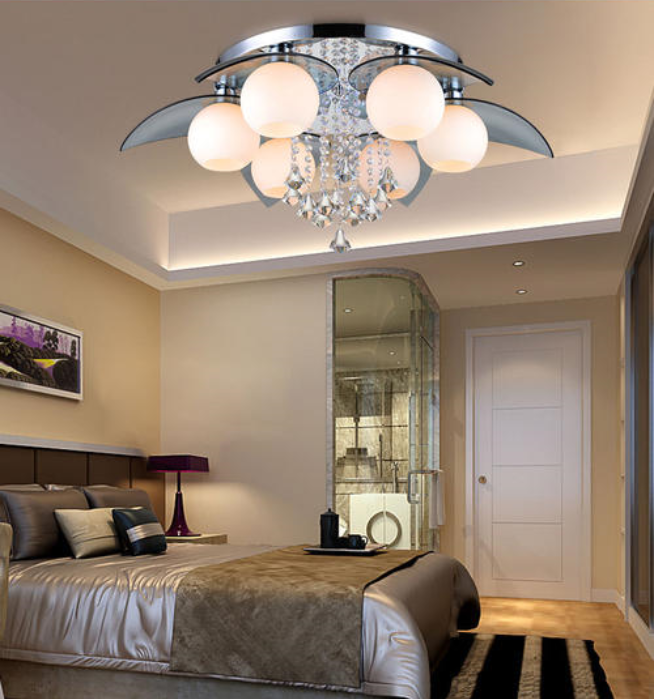

5. Geeignet für Deckenleuchten oder Schottwände.

6.Sensitivität und Zuverlässigkeit

7.IP 20 und 3 Jahre Garantie.

Technische Daten des dimmbaren Bewegungssensors :

Ein/Aus-Steuerung Erfassungsbereich Haltezeit Tageslichtsensor

Standby-Dimmen Standby-Ausgangsstrom

Ebene Zeitraum

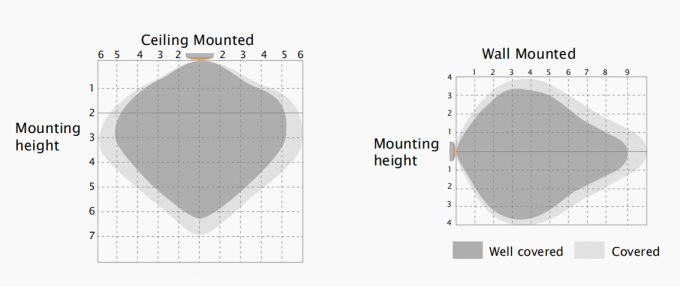

Erfassungsbereich des dimmbaren Bewegungssensors :

Die Leuchte zeigt die maximale Entfernung bei der größten Montagehöhe mit 100 % Empfindlichkeit an.

Typische Installationshöhe 2,5–6 m.

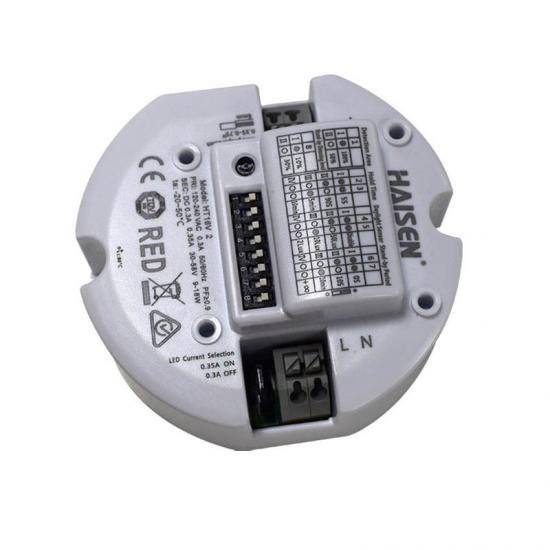

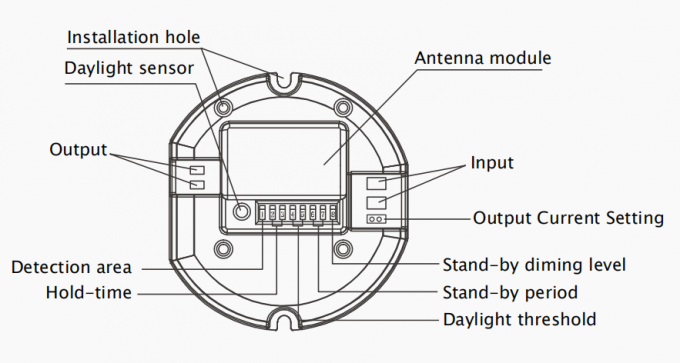

Mechanischer Aufbau des dimmbaren Bewegungssensors :

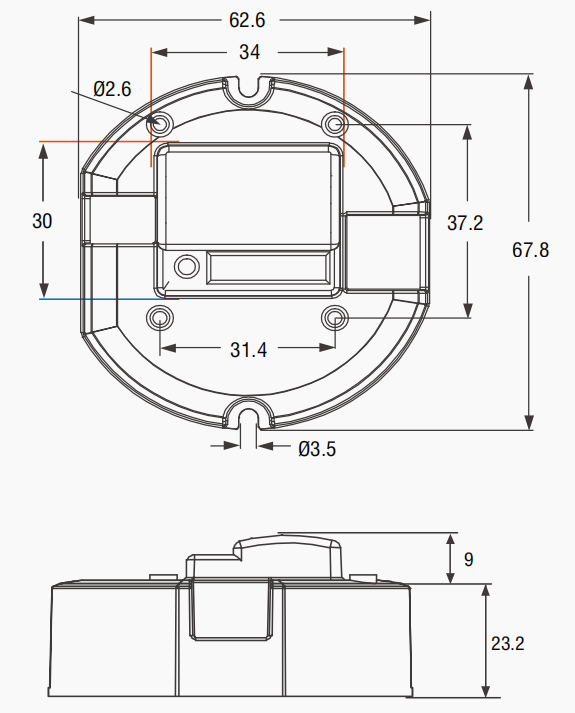

Maße des dimmbaren Bewegungssensors :

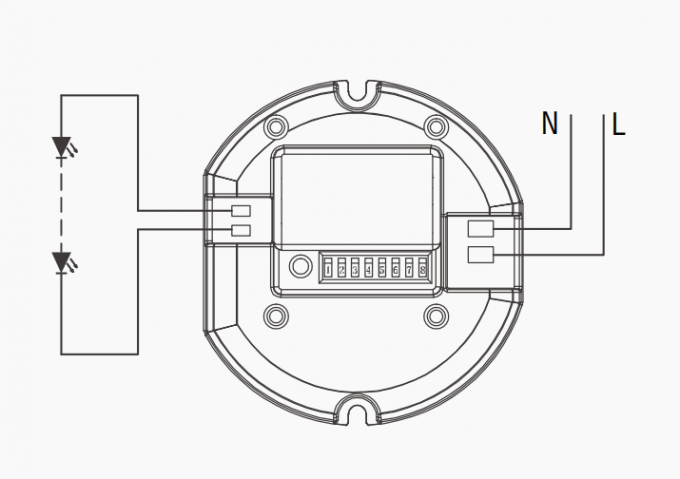

Schaltplan des dimmbaren Bewegungssensors :

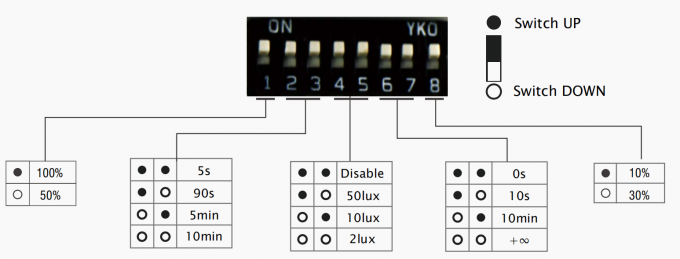

Einstellung des dimmbaren Bewegungssensors :

Durch Wählen des Codes können Sie die gewünschten Parameter einstellen, um den gewünschten Effekt zu erzielen.

Erfassungsbereich: Haltezeit: Tageslichtschwelle: Standby-Zeit: Standby-Zeit:

In diesem Bereich, Der Zeitraum der Definition der Der Zeitraum der Definition Bewegung wird Licht halten Umgebungshelligkeit; Licht halten von geringer Leistung 100% Helligkeit werden nur dann erkannt, wenn die niedrige Leistung im Standby und in der Lage, nach dem Wechsel der Umgebungshelligkeit vor Ablauf der Frist.

Auslöser, die Objekte verlassen ist niedriger als die vollständig sensor.100% die erkennung preset spezifische ausgeschaltet, Erfassungsbereich. Lux-Menge, wenn es voreingestellt ist ist auch bekannt, dass der Sensor funktionieren wird; als"∞",das Licht

wie die starke, wenn es ist voreingestellt wie immer halten bei Empfindlichkeit. "deaktivieren", der Sensor-Low-Ausgang, wenn funktioniert immer, wenn keine Bewegung in es erkennt Bewegung die Erkennung Rücksicht auf die Gegend und nicht Umgebungshelligkeit. Ausschalten.

Installationsmethode des dimmbaren Bewegungssensors :

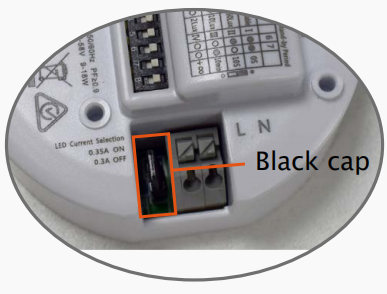

1.Ausgangsstromeinstellung:

Stellen Sie den Strom von 350mA ein, indem Sie die schwarze Kappe aufstecken und zum Einstellen mit 300 mA herausziehen. Mehr Optionen für den Strombedarf.

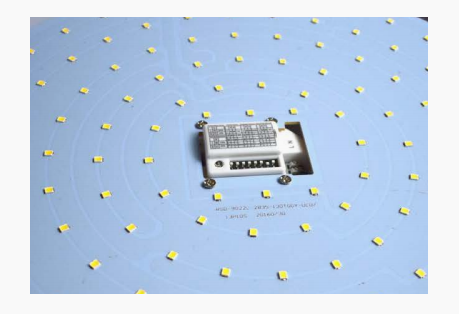

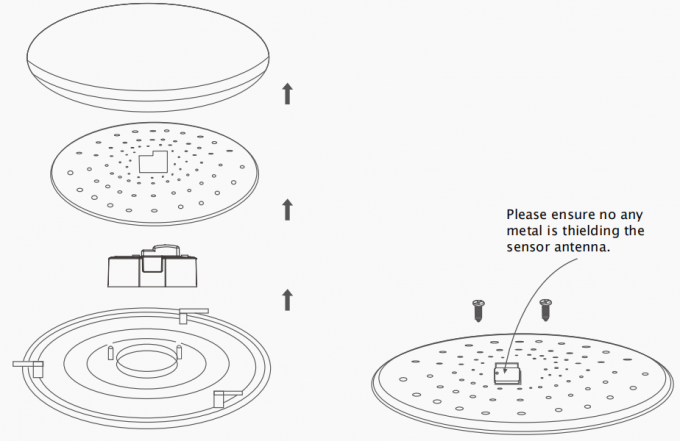

2.Installation:

Die Installationszeichnung des fertigen Produkts wird angezeigt:

Anwendung des dimmbaren Bewegungssensors :

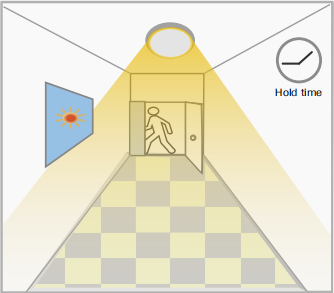

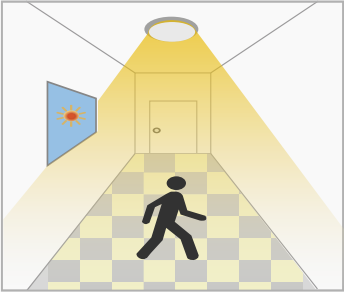

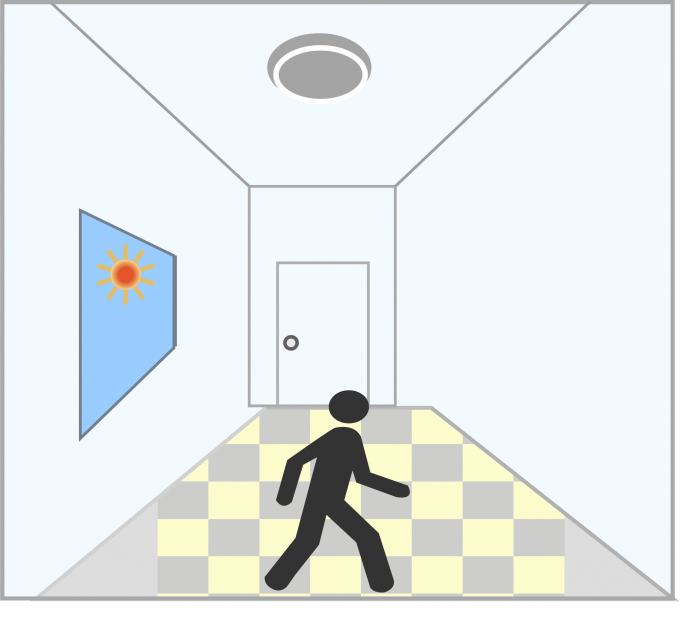

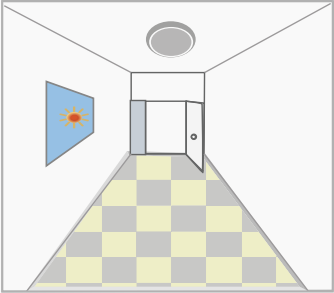

1.Automatische EIN/AUS-Funktion:

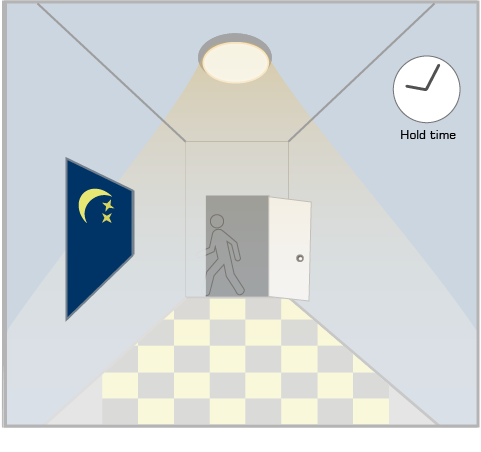

Licht an, wenn Bewegung erkannt wird und aus, nachdem die Leute nachts weggegangen sind. Anwendungen: Korridor, Treppenhaus. Die Tageslichtschwelle ist auf „2 Lux, 10 Lux, 50 Lux“ eingestellt.

Bei ausreichendem Tageslicht, auch bei unzureichendem Tageslicht, Nach der letzten Erkennung und der wenn Bewegung erkannt, Licht Wann Bewegung erkannt, aktuelle Haltezeit abgelaufen, bleibt AUS. Licht AN. Licht AUS.

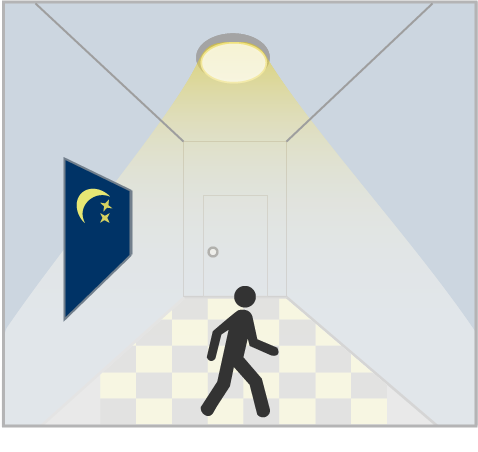

2.Keine Tageslichtfunktion:

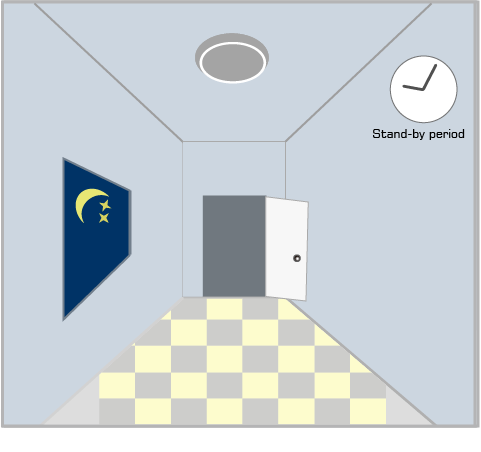

Die Tageslichtschwelle ist auf „Deaktivieren“ eingestellt. Licht an bei Bewegungserkennung, nachdem Personen gegangen sind, Licht aus nach Standby-Zeit, Anwendungen: Dunkle Orte wie Tiefgaragen, Unterführungen.

Bei Bewegungserkennung, Nach Verlassen des Raumes, Nach der letzten Erkennung und der Sensor wird schalten Sie den Erfassungsbereich, Licht bleibt die aktuelle Haltezeit Licht auf 100 % Helligkeit. 100 % Helligkeit innerhalb von verstrichen, Licht AUS.

Haltezeit.

3.Funktion Demo-dimmbare Steuerung/Korridorfunktion

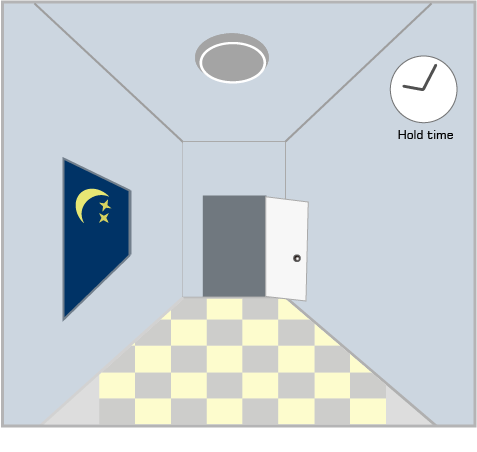

Bei ausreichendem Tageslicht, auch bei unzureichendem Tageslicht, Nach der letzten Erfassung wird das Licht wenn Bewegung erkannt, Licht Wann Bewegung erkannt, wird auf die bleibt AUS. Licht EIN. Standby-Dimmstufe

(10 % oder 30 %) nach der Haltezeit

Nach der Standby-Zeit

Licht AUS.

Anwendung des dimmbaren Bewegungssensors :

Benutzerhinweise:

1. Mikrowellen können Wände oder Glas mit einer Dicke von weniger als 20 cm durchdringen und werden gedämpft, wenn sie dicker als 20 cm sind.
2. Die Treiberspannung muss stabil sein und innerhalb von 10 % schwanken.
3. Der Erfassungsbereich wird durch die Bewegungsgeschwindigkeit, die Montagehöhe und das Bewegungsvolumen beeinflusst.
4. Führen Sie den Test an sonnigen Tagen ohne Lampenschirm durch, da dies den getesteten Luxwert beeinflussen wird.

5. Werkseitige Standardeinstellung: Erkennungsbereich 100 %/Haltezeit 5 s/Tageslichtschwelle deaktivieren/Standby-Zeitraum 0 s/Standby-Dimmstufe 10 %.
