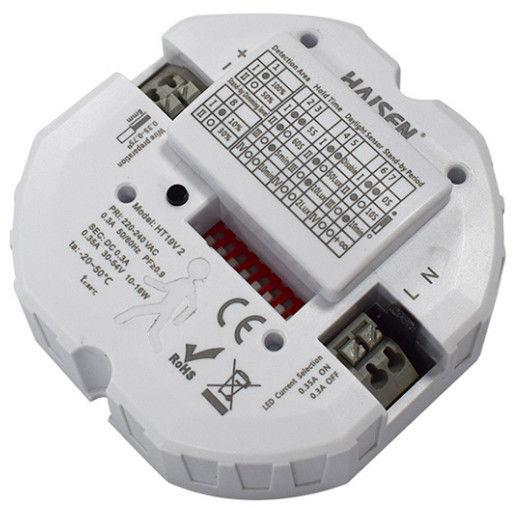

19-W-LED-Mikrowellenschalter-Belegungssensor

19 W LED-Treiber und Mikrowellensensor, Konstantstrom 0,3 A/0,35 A, Deckenleuchte, 14 m (T) x 6 m (H)

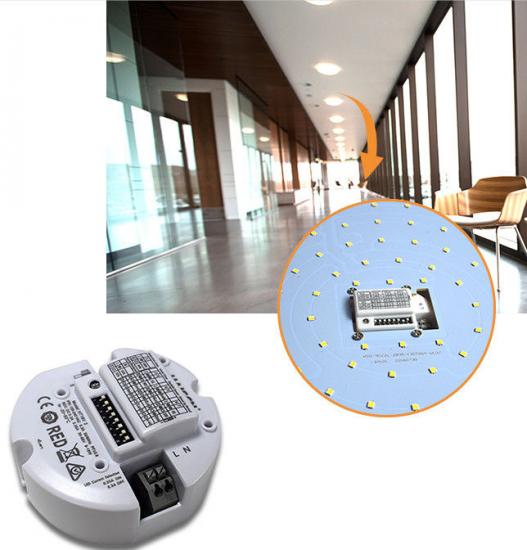

HT19V 2 ist ein 2-in-1-Produkt mit LED-Treiber und Mikrowellensensor mit 30–54 V Ausgangsspannung, Erfassungsbereich und Höhe von 6 m (H) x 14 m (T), Dimmfunktion, Mikrowellen-Bewegungsmelder mit 12–19 W Ausgangsleistung, geeignet für Deckenleuchten

Merkmale:

1. 3 Jahre Garantie, IP20

2. Abnormaler Schutz SCP: Automatische Wiederherstellung, OVP, OCP, OTP

3. Dreistufige Steuerung durch 1-10-V-Ausgang

4. Dämmerungs- und Morgendämmerungs-Mikrowellen-Bewegungssensor

5. Dimmfunktion mit 10%/20%/30%/50% Standby-Helligkeit

6. Konstantstrom mit Optionen von 0,3 A/0,35 A

7. Erfassungsbereich x Höhe von 14 m x 6 m

8. Ausgangsleistung 19W max. mit Spannung von 30 -54 V

9. Wirkungsgrad von 87 %

10. Leere Lastspannung von max. 63 V.

11. EMV-Norm EN55015

Produktbeschreibung

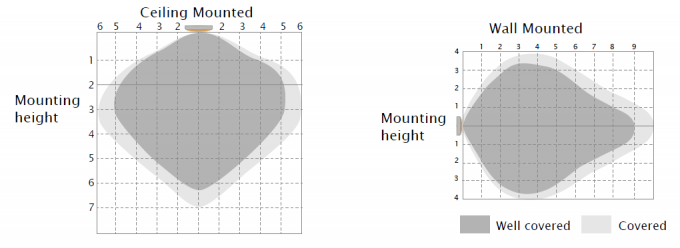

Erfassungsbereich

Diese Zahl gibt die maximale Entfernung bei höchster Montagehöhe mit 100 % Empfindlichkeit an.

Typische Installationshöhe 2,5–6 m.

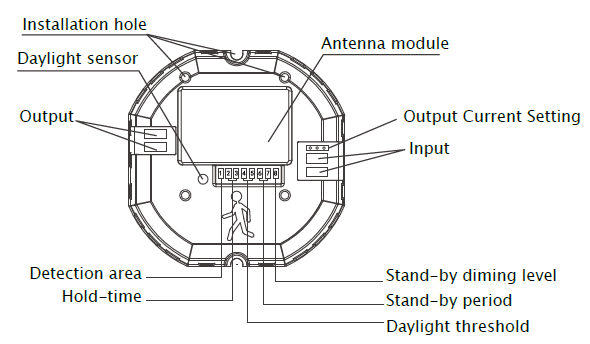

Mechanischer Aufbau

Mit acht DIP-Schalterpolen zum Einstellen aller Parameter

Mit zwei DIP-Schalterpolen zur Auswahl unterschiedlicher Ausgangsströme

Mit zwei Installationslöchern, für den Endbenutzer leicht an der Leuchte zu befestigen.

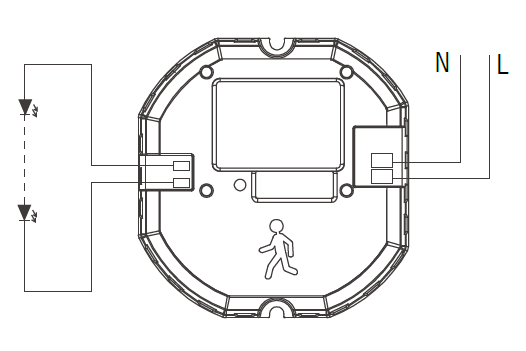

Schaltplan

Zwei Pole zum Anschluss an die Stromversorgung (220–240 VAC)

Zwei Pole zum Anschluss mit LED-Licht

Abmessungen (mm)

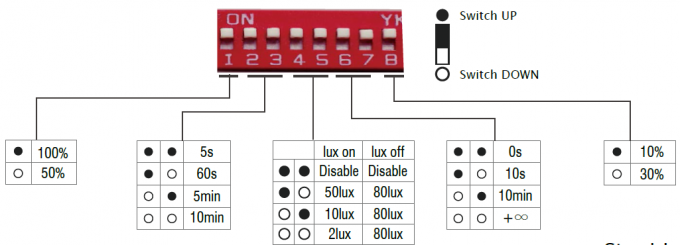

DIP-Schaltereinstellung

Erfassungsbereich Haltezeit Tageslichtschwelle Standby-Zeit Standby-Dimmstufe

In diesem Bereich wird die Helligkeit von 100 % nur dann erkannt, wenn die Bewegungszeit vor dem Standby-Zeitraum beibehält und die Umgebungshelligkeit niedrig bleibt; die Ausgangsleistung niedrig bleibt.
und kann nach dem Bewegen des Sensors die Objekte vollständig auslösen, wenn sie den Erfassungsbereich verlassen. Wenn die Umgebungshelligkeit niedriger ist als die Ausschaltempfindlichkeit. Wenn der Sensor 100 % des Erfassungsbereichs erreicht hat, funktioniert das Licht immer, wenn es bei niedriger Leistung bleibt, und wenn die starke Lichtleistung als „Deaktivieren“ voreingestellt ist, wenn keine Bewegung stattfindet. Der Sensor arbeitet im Erfassungsbereich. jedes Mal, wenn es erkannt wird und sich nicht ausschaltet.

Bewegung unabhängig von der Umgebungshelligkeit.

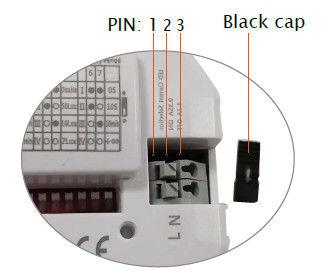

Ausgangsstromeinstellung

Stellen Sie den Strom auf 350 mA ein, indem Sie die schwarze Kappe auf PIN 1 und 2 stecken, und auf 300 mA, indem Sie PIN 2 und 3 stecken.

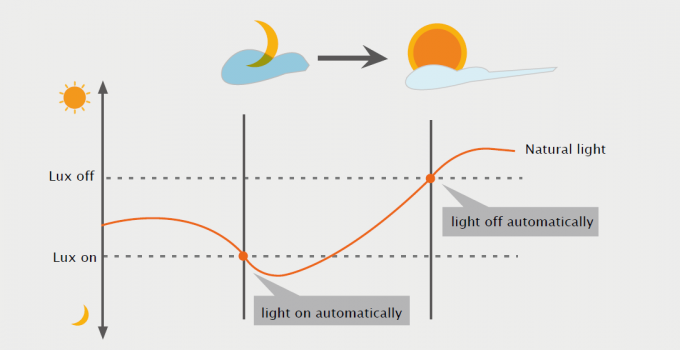

D aylight Priorität

Mit der Tageslichtprioritätsfunktion kann HT19V-I die Helligkeit von Kunstlicht unterscheiden
von natürlichem Licht nach der Installation in der Leuchte, und schaltet das Licht automatisch aus, wenn
Die Umgebungshelligkeit überschreitet den voreingestellten Luxwert.

Voraussetzung für Tageslichtvorrang:
1. Standby-Zeitraum ist +∞;
2. Der Standby-Dimmpegel liegt bei 10 % oder 30 %;
3. Die Tageslichtschwelle liegt bei 2 Lux, 10 Lux oder 50 Lux.

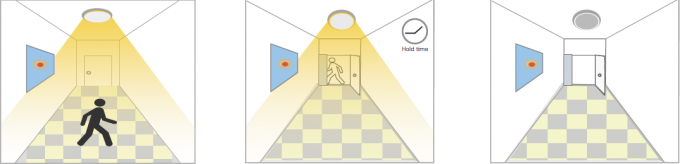

Anwendungsdemo

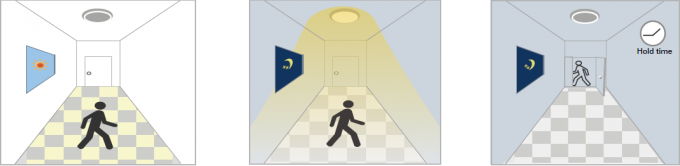

1. Automatische EIN/AUS-Funktion:

Licht geht an, wenn Bewegung erkannt wird, und aus, wenn Personen nachts das Haus verlassen. Anwendungen: Flur, Treppenhaus.
Die Tageslichtschwelle ist auf „2 Lux, 10 Lux, 50 Lux“ eingestellt.

Bei ausreichend Tageslicht, Bei unzureichendem Tageslicht, Nach der letzten Erkennung und
auch bei Bewegungserkennung, bei Bewegungserkennung Licht AN. die aktuelle Haltezeit
Licht bleibt AUS. abgelaufen, Licht AUS.

2. Keine Tageslichtfunktion
Die Tageslichtschwelle ist auf „Deaktivieren“ eingestellt.
Licht an, wenn Bewegung erkannt wird, nachdem Personen das Haus verlassen haben, Licht aus nach Standby-Zeit.
Anwendungen: Dunkle Orte wie Tiefgaragen, Unterführungen.

Bei Bewegungserkennung, Nach Verlassen des Erkennungsbereichs durch Personen, Nach der letzten Erkennung und
Der Sensor schaltet den Bereich ein, das Licht bleibt 100 % der aktuellen Haltezeit
Licht auf 100 % Helligkeit. Helligkeit innerhalb der Haltezeit. abgelaufen, Licht AUS.

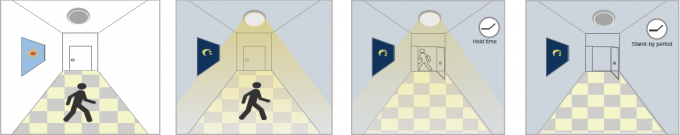

3. Funktionsdemo - Dimmbare Steuerung/Korridorfunktion

Bei ausreichendem Tageslicht, Bei unzureichendem Nach der letzten Erkennung, Nach dem Standby
Auch bei Bewegung wird das Tageslicht gedimmt und das Licht ausgeschaltet.
erkannt, Licht bleibt erkannt, Licht AN. runter in den Standby
AUS. Dimmstufe (10% oder

30%) nach der Haltezeit.

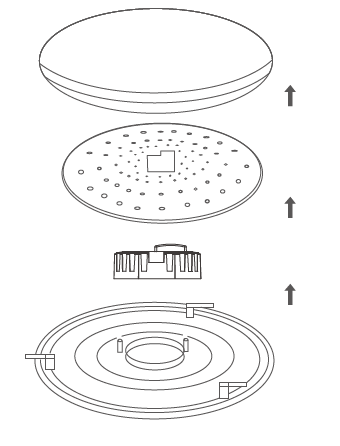

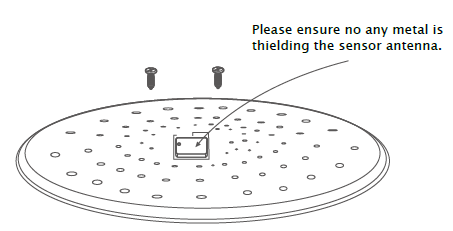

Installationsmethode:

Benutzerhinweise:

1. Mikrowellen können Wände oder Glas durchdringen, die dünner als 20 cm sind, und werden gedämpft, wenn sie dicker als 20 cm sind.

2. Der Erfassungsbereich wird durch die Bewegungsgeschwindigkeit, die Montagehöhe und das Bewegungsvolumen beeinflusst.

3. Führen Sie den Test an sonnigen Tagen ohne Lampenschirm durch, da dies den getesteten Luxwert beeinflussen wird.
