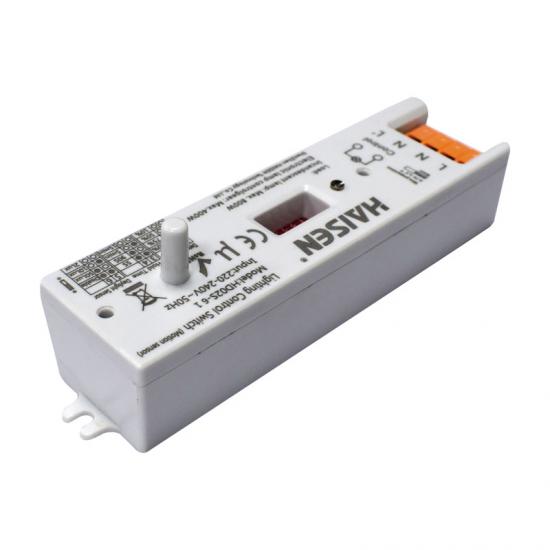

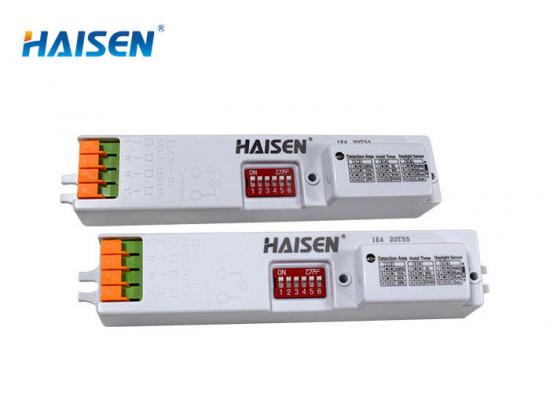

Stabantenne Mikrowellen-Bewegungsmelder mit DIP-Schalter und Ein-/Aus-Funktion Liner Kompakte Größe

DIP-Schalter an der Front-Stabantenne Ein/Aus-Funktion Mikrowellen-Bewegungssensor

Merkmale:

1. Automatische EIN/AUS-Steuerung bei Bewegungserkennung.

2. Tageslichtfunktion, um das Licht bei ausreichender Helligkeit auszuschalten und sogar Bewegungen zu erkennen.

3. Optionaler Erfassungsbereich, Haltezeit und Tageslichtschwelle.

4. DIP-Schaltereinstellung an der Vorderseite.

5. Liner in kompakter Größe, geeignet für Tri-Proof-Leuchte.

6. Schleife ein und aus für einfache Installation.

7. IP 20 mit 5 Jahren Garantie.

8. RoHS / SAA / CE-Zertifikat.

Produktbeschreibung

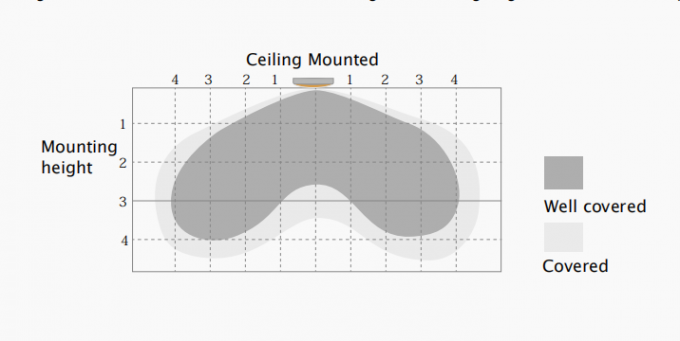

Erfassungsbereich

Diese Zahl gibt die maximale Entfernung bei höchster Montagehöhe mit 100 % Empfindlichkeit an.

Typische Installationshöhe 2,5–4 m.

Mechanischer Aufbau

Mit sechs DIP-Schalterpolen zum Einstellen aller Parameter.

Mit vier Polen zum einfachen Anschluss an LED-Treiber und Netzteil.

4-polige steckbare Klemmenklemme (L,N,N,L') für 1,5 mm² Kabel.

Mit zwei Installationslöchern, für den Endbenutzer leicht an der Leuchte zu befestigen.

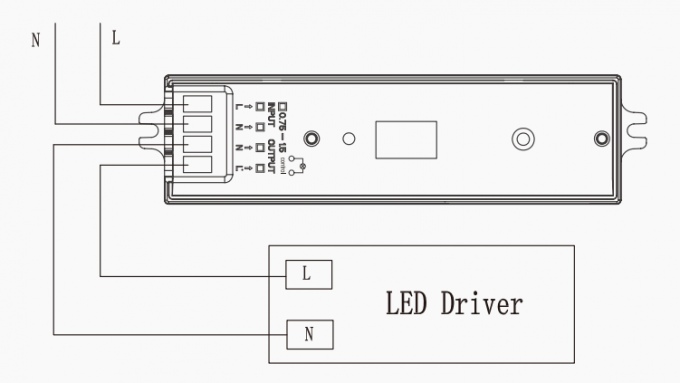

Schaltplan

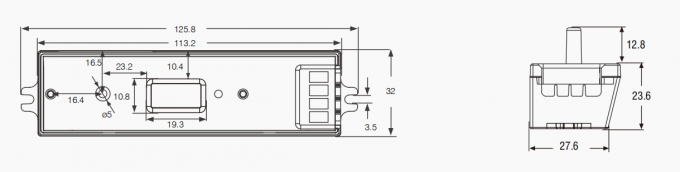

Abmessungen (mm)

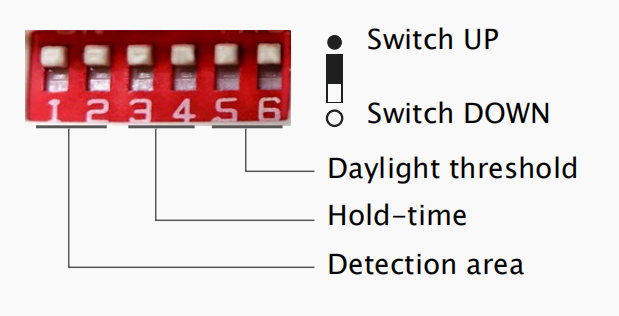

DIP-Schaltereinstellung

Erfassungsbereich:

In diesem Bereich wird eine Bewegung erkannt und kann den Sensor auslösen. Ein 100 %-Erkennungsbereich wird als hohe Empfindlichkeit bezeichnet.

Haltezeit:

Der Zeitraum, in dem das Licht 100 % Helligkeit behält, nachdem bewegte Objekte den Erfassungsbereich verlassen haben.

Tageslichtschwelle:

Definition der Umgebungshelligkeit; nur wenn die Umgebungshelligkeit niedriger ist als der voreingestellte Luxwert, funktioniert der Sensor; wenn er auf „Deaktivieren“ voreingestellt ist, funktioniert der Sensor jedes Mal, wenn er eine Bewegung erkennt, unabhängig von der Umgebungshelligkeit.

Anwendungsdemo

1. Automatische EIN/AUS-Funktion:

Licht geht an, wenn Bewegung erkannt wird, und aus, wenn Personen nachts das Haus verlassen. Anwendungen: Flur, Treppenhaus.
Die Tageslichtschwelle ist auf „2 Lux, 10 Lux, 50 Lux“ eingestellt.

Bei ausreichend Tageslicht, Bei unzureichendem Tageslicht, Nach der letzten Erkennung und
auch bei Bewegungserkennung, bei Bewegungserkennung Licht AN. die aktuelle Haltezeit
Licht bleibt AUS. abgelaufen, Licht AUS.

2. Keine Tageslichtfunktion
Die Tageslichtschwelle ist auf „Deaktivieren“ eingestellt.
Licht an, wenn Bewegung erkannt wird, nachdem Personen gegangen sind, Licht aus nach Haltezeit.
Anwendungen: Dunkle Orte wie Tiefgaragen, Unterführungen.

Bei Bewegungserkennung, Nach Verlassen des Erkennungsbereichs durch Personen, Nach der letzten Erkennung und
Der Sensor schaltet den Bereich ein, das Licht bleibt 100 % der aktuellen Haltezeit
Licht auf 100 % Helligkeit. Helligkeit innerhalb der Haltezeit. abgelaufen, Licht AUS.

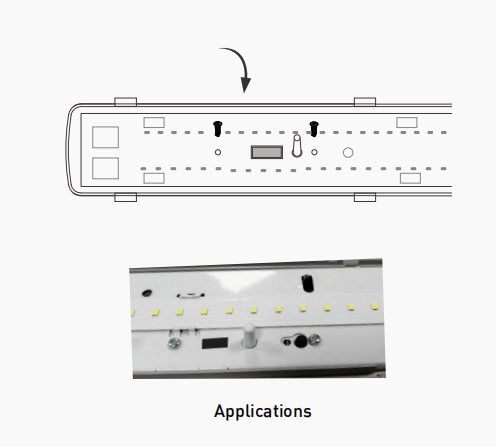

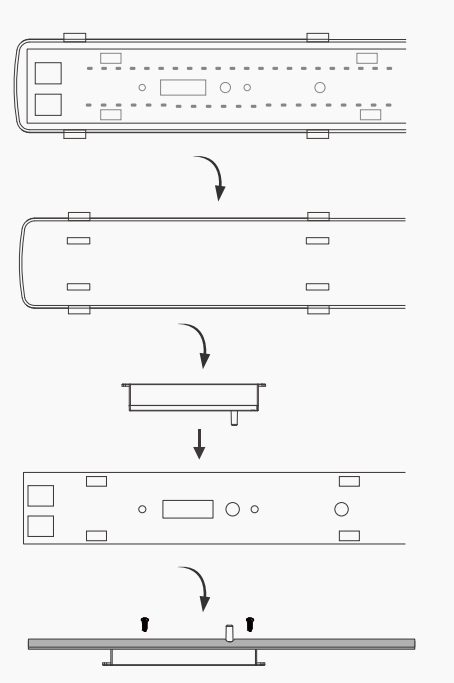

Installationsmethode:

Benutzerhinweise:

1. Mikrowellen können Wände oder Glas mit einer Dicke von weniger als 20 cm durchdringen und werden gedämpft, wenn sie dicker als 20 cm sind.
2. Die Treiberspannung muss stabil sein und innerhalb von 10 % schwanken.
3. Der Erfassungsbereich wird durch die Bewegungsgeschwindigkeit, die Montagehöhe und das Bewegungsvolumen beeinflusst.
4. Führen Sie den Test an sonnigen Tagen ohne Lampenschirm durch, da dies den getesteten Luxwert beeinflussen wird.

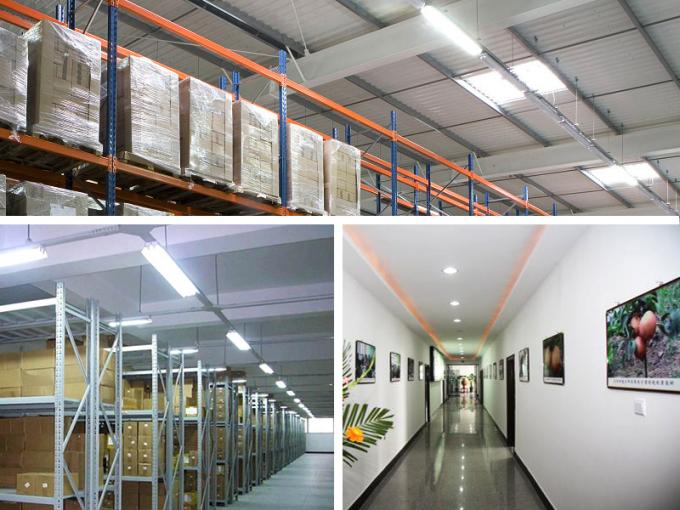

Anwendung:
