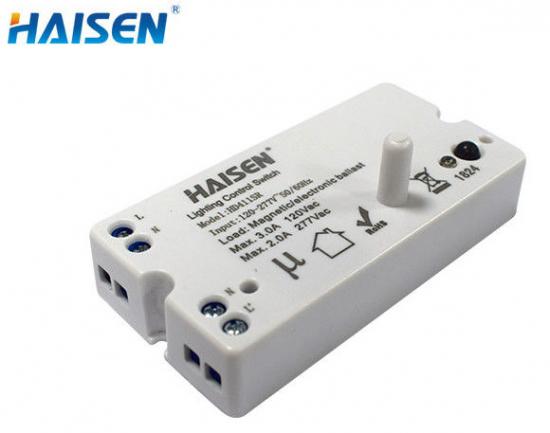

HD411SR – EIN/AUS-Mikrowellen-Bewegungssensor mit IP20 und Stabantennendesign für den Einbau, max. 14 m Reichweite x 4 m Höhe, 120–277 VAC Betriebsspannung für Flächenleuchte/Deckenleuchte/dreifach geschützte Leuchte.

Merkmale:

• HD411SR-Fernbedienungseinstellungen.
• Ein-/Ausschaltersensor zur automatischen Steuerung des LED-Lichts
• Stabantennengröße: 76,9 x 39,9 x 27,7 mm.
• Loop-In- und Loop-Out-Design für einfache Installation.
• Erfassungsbereich, Haltezeit und Tageslichtsensor sind per Fernbedienung wählbar.
• 5,8 GHz Hochfrequenz-Mikrowelle.
• 4-polige Einpressklemme (L, N,N,L′), einfache Montage.

Detaillierte Produktbeschreibung

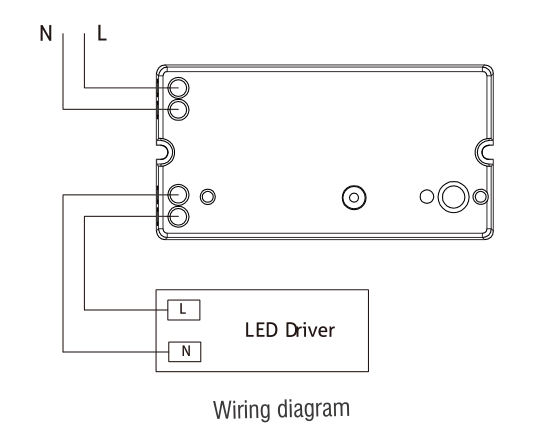

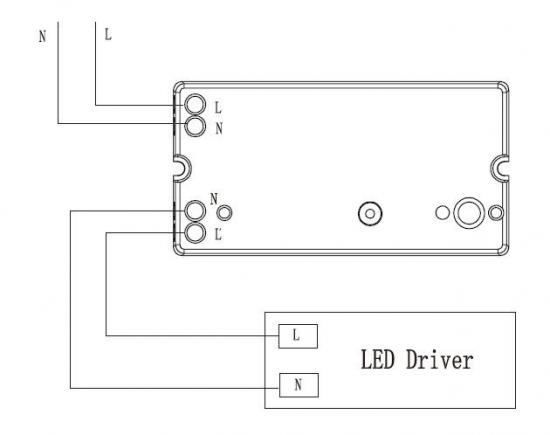

Schaltplan

4-polige Einpressklemme (L, N,N,L′), einfache Montage.

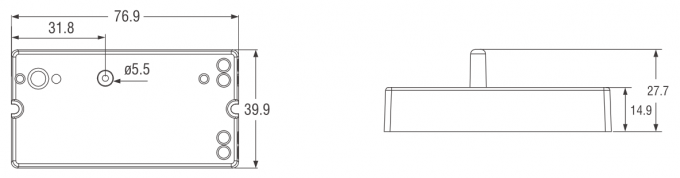

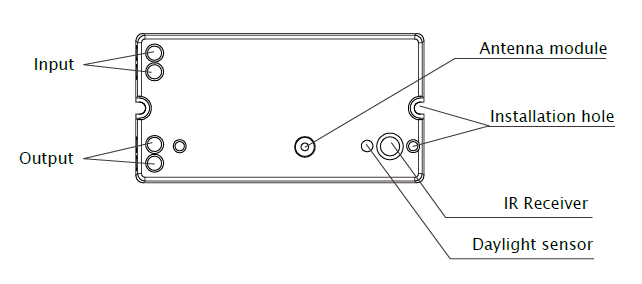

Mechanische Struktur (mm)

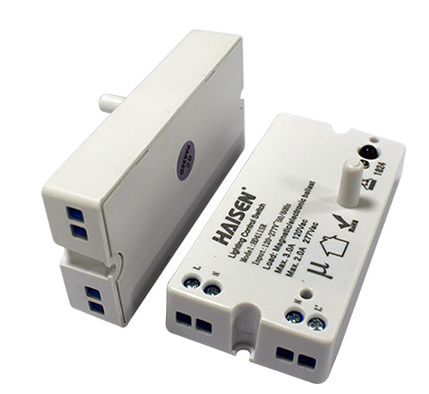

Mit Stabantennenmodul, einfach in der Leuchte zu installieren;

Mit vorhandenem Installationsloch, einfach an der Beleuchtungsplatine zu befestigen;

Mit IR-Empfänger kann es über unsere allgemeine EIN/AUS-Fernbedienung eingestellt werden;

Mit dem Tageslichtdetektor verfügt HD411SR über eine Tageslichtfunktion zusätzlich zur Bewegungserkennungsfunktion.

Abmessungen (mm):

Dank des dünneren Designs kann es im Inneren einer Deckenleuchte/Panelleuchte befestigt werden.

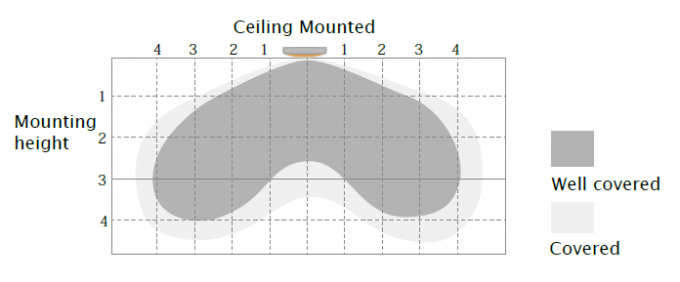

Erkennungsabdeckung

Mit dem Stabantennenmodul gäbe es einen verdeckten Erfassungsbereich direkt unter der Lichtmitte.

Die Deckenmontage ist besser als die Wandmontage.

Typische Installationshöhe 2,5–4 m
Diese Zahl gibt die maximale Entfernung bei höchster Montagehöhe mit 100 % Empfindlichkeit an.

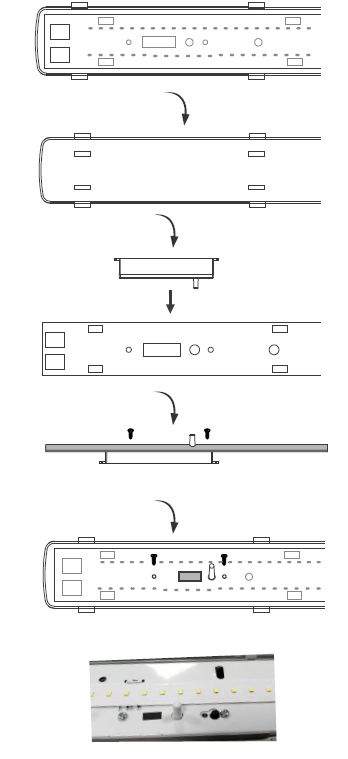

Installationsmethode

Dank des dünneren Designs und des Stabantennenmoduls kann es problemlos in viele verschiedene Beleuchtungskörperstrukturen eingebaut werden, wobei nur ein sehr kleines Loch geöffnet werden muss.

Anwendungsdemo

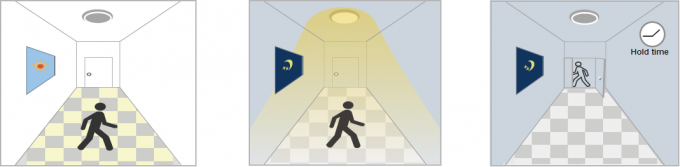

1. Automatische EIN/AUS-Funktion

Licht geht an, wenn Bewegung erkannt wird, und aus, wenn Personen nachts das Haus verlassen. Anwendungen: Flur, Treppenhaus.

Bei ausreichend Tageslicht, Bei unzureichendem Tageslicht, Nach der letzten Erkennung
auch bei Bewegung wenn Bewegung erkannt wird und die aktuelle Halte
erkannt, Licht bleibt Licht AN. Zeit abgelaufen, Licht AUS.
AUS.

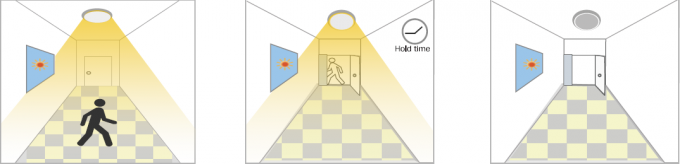

2. Keine Tageslichtfunktion

Die Tageslichtschwelle ist auf „Deaktivieren“ eingestellt.
Licht an, wenn Bewegung erkannt wird, nachdem Personen gegangen sind, Licht aus nach einer Wartezeit.
Anwendungen: Dunkle Orte wie Tiefgaragen, Unterführungen.

Bei Bewegung Nach Verlassen des Raumes Nach der letzten Erkennung
erkannt wird, wird der Sensor Erfassungsbereich, Licht und die aktuelle Halte
schalten Sie das Licht ein, um bleibt bei 100 % Helligkeit, nach Ablauf der Zeit ist das Licht AUS.
100 % Helligkeit innerhalb der Haltezeit.

Anwendungsumgebung

1. Geeignet für die Installation im Innenbereich, um Fehlauslösungen durch äußere Einflüsse wie Regen, Wind oder Baumschwingen zu vermeiden.
2. Darf nicht an Orten mit vier Metalldächern und kleinem Raum (z. B. Dächern aus verzinktem Eisen) installiert werden.
3. Achten Sie auf die richtige Montage, um Fehlauslösungen durch Erschütterungen der Lampe zu vermeiden.
4. Darf nicht neben großen laufenden Maschinen wie Ventilatoren/Deckenventilatoren installiert werden, um Fehlauslösungen durch Maschinenvibrationen zu vermeiden.

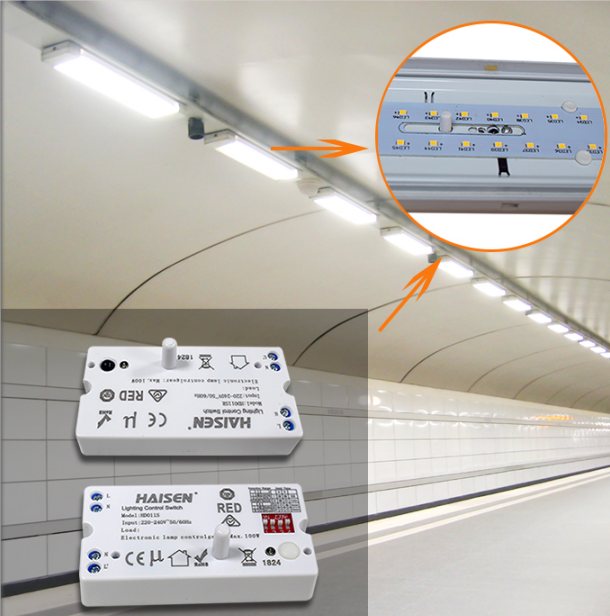

Anwendungsfall
