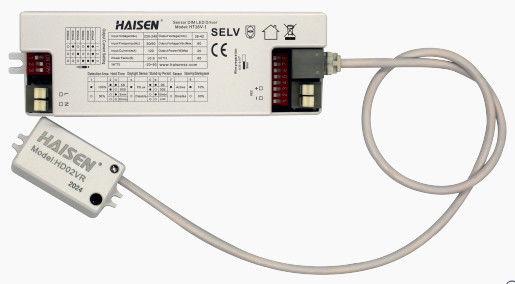

Konstante Stromausgabe Tageslichterkennung Mikrowellen-Bewegungssensor

Marke:
HAISEN
Punkt Nr.:
HT30V-I
Order (MOQ):
100PCS
Zahlung:
L/C, T/T, Western Union
Produktursprung:
China

Kontaktieren Sie uns

Produktdetail

Konstante Stromausgabe Tageslichterkennungsfunktion Bewegungssensor

Merkmale des Sensors:

1. 5,8 GHz Mikrowellen-Bewegungssensor mit Dimmfunktion.

2. Geeignet für Tri-Proof-Leuchten, Lichtleisten und Flächenleuchten.

3. Flexible Installation der freistehenden Version.

5. Konstanter Stromausgang.

5. 3 Jahre Garantie.

Produktbeschreibung des Sensors:

Betriebsspannung	220-240 V Wechselstrom, 50 Hz/60 Hz
Standby-Stromversorgung	≤1 W (230 V AC)
Klirrfaktor	<20 %
Leistungsfaktor	≥0,9
Effizienz	≥82 % (max.)
Mikrowellenfrequenz	5,8 GHz ± 75 MHz
Mikrowellenleistung	<0,3 mW
Funktionseinstellungsmodus	Dip-Schalter/Fernbedienung
Zertifikat	CE RoHS
Arbeitstemperatur	-20°C bis +50°C
IP-Klasse	IP 20

EIN/AUS-Steuerungserkennungsbereich Haltezeit Tageslichtschwelle Garantie von 3 Jahren

Standby-Zeit Standby-Dimmstufe Fernbedienung Optionaler Strom

Mechanischer Aufbau des Bewegungssensors:

Erfassungsbereich	50 %/100 %
Haltezeit	5 Sek./90 Sek./3 Min./10 Min.
Tageslichtschwelle	15 Lux/Deaktivieren
Standby-Dimmstufe	10 %/30 %
Standby-Zeit	0 s/30 s/10 min/+∞
Schemaübersetzung	Interaktion

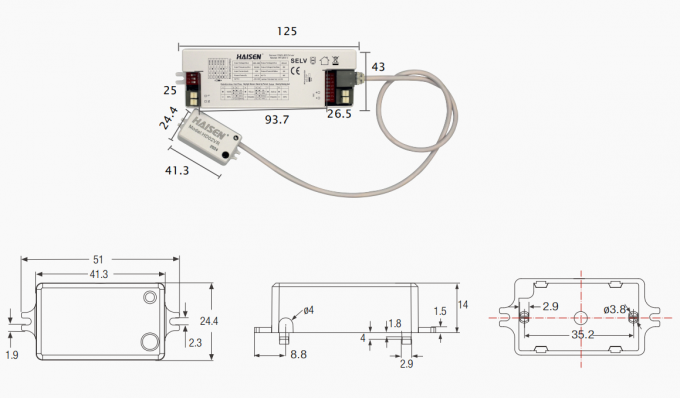

Maßzeichnung (Einheit: mm) des Bewegungssensors:

HD01VR-4 Drahtdurchmesser 4 mm, Kabellänge der Standardversion 480 ± 10 mm (kann angepasst werden).

Schaltplan des Bewegungssensors:

Eingangsstrom	0,15 A (max.)
Eingangsleistung	30 W (max.)
Ausgangsspannung	28 V ~ 42 V Gleichstrom
Ausgangsstrom	450 mA/500 mA/550 mA/600 mA ± 5 %
Ausgabesteuerungsmethode	Ausschalten/Dimmer

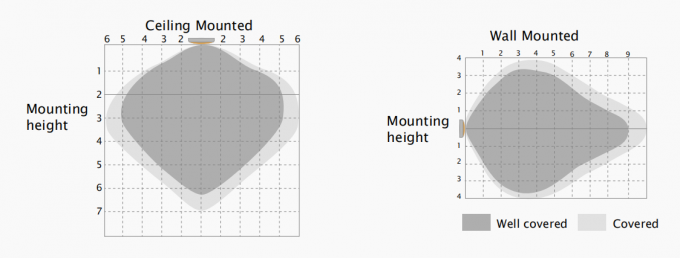

Erkennungsabdeckung des Bewegungssensors:

Diese Zahl gibt die maximale Entfernung bei höchster Montagehöhe mit 100 % Empfindlichkeit an.

Typische Installationshöhe 2,5–6 m

Erfassungsbereich	Radius 4-7m/13.12-22.96ft
Erfassungswinkel	≤150 ° (ohne Glas)
Montagehöhe	2,5–6 m (8,2–19,68 Fuß) (Deckenmontage)

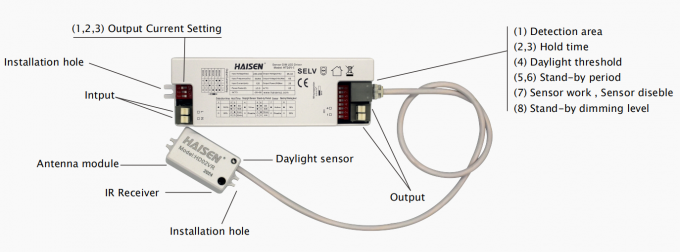

Einstellung :

Erfassungsbereich(1)		In diesem Bereich wird eine Bewegung erkannt und kann den Sensor auslösen. 100 % Der Erfassungsbereich wird auch als starke Empfindlichkeit bezeichnet.
Haltezeit (2,3)		Die Zeitspanne, in der das Licht 100 % Helligkeit behält, nachdem bewegte Objekte den Erfassungsbereich.
Tageslichtschwelle(4)		Definition der Umgebungshelligkeit; nur bei geringerer Umgebungshelligkeit als die voreingestellte spezifische Lux-Menge, funktioniert der Sensor; wenn er als "deaktivieren", der Sensor funktioniert jedes Mal, wenn er eine Bewegung erkennt, unabhängig von der Umgebung Helligkeit.
Standby-Dimmstufe (5,6)		Die Definition einer geringen Leistung im Standby-Zeitraum.
Modusauswahl(7)		Sensormodus eingeschaltet, wenn der DIP-Schalter oben ist; Sensormodus ausgeschaltet, wenn der DIP-Schalter ist ausgefallen.
Standby-Zeitraum(8)		Die Zeit, in der das Licht eine niedrige Leistung aufweist, bevor es vollständig ausgeschaltet wird. Wenn Es ist voreingestellt als"∞", das Licht bleibt immer auf niedriger Leistung, wenn keine Bewegung in der Erfassungsbereich und schaltet sich nicht aus.

Anwendung:

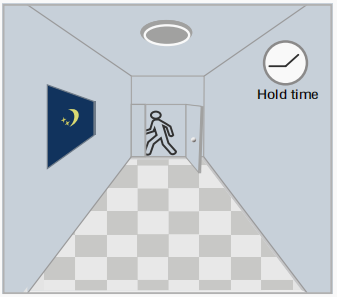

1. Automatische EIN/AUS-Funktion:

Licht geht an, wenn Bewegung erkannt wird, und aus, wenn Personen nachts das Haus verlassen. Anwendungen: Flur, Treppenhaus.

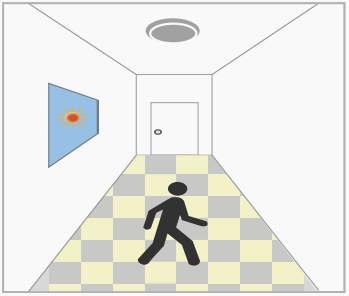

	Bei ausreichend Tageslicht bleibt das Licht auch bei Bewegungserkennung ausgeschaltet.

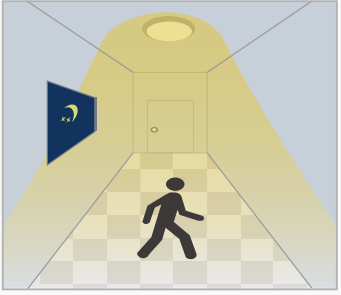

	Bei unzureichendem Tageslicht wird bei erkannter Bewegung das Licht eingeschaltet.
	Nach der letzten Erkennung und Ablauf der aktuellen Haltezeit erlischt das Licht.

2. Keine Tageslichtfunktion

Die Tageslichtschwelle ist auf „Deaktivieren“ eingestellt.

Licht an, wenn Bewegung erkannt wird, nachdem Personen das Haus verlassen haben, Licht aus nach Standby-Zeit.

Wenn die Wartezeit +∞ ist, wird die Lampe ausgeschaltet und wartet im Wartehelligkeitszustand auf den nächsten Mikrowellen-Trigger.

	Sobald jemand den Erfassungsbereich passiert, schaltet sich das Licht automatisch ein.
	Wenn die Person den Erfassungsbereich verlässt, wird der Sensor in die Verzögerungszeit versetzt, während Das Licht im Raum sollte 100 % hell sein Abschlüsse.
	Nach Ablauf der Verzögerungszeit passiert niemand den Erfassungsbereich, der Sensor geht in die Standby-Phase und das Licht wird gedimmt.
	Wenn nach der Standby-Zeit niemand den Erfassungsbereich passiert, erlischt das Licht.

3. Funktionsdemo - Korridorfunktion

	Bei ausreichendem Umgebungslicht schaltet sich das Licht nicht ein, wenn jemand den Erfassungsbereich betritt.
	Wenn das Umgebungslicht nicht ausreicht, erkennt der Erkennungsbereich, dass jemand am Licht vorbeigeht, und schaltet es ein.
	Am Ende der Verzögerungszeit passiert niemand die Induktionszone, das Licht wird dunkel und der Wartezeitzustand wird aktiviert.
	Am Ende der Standby-Zeit, wenn die Sensoren keine Bewegung mehr erkennen, erlischt das Licht automatisch.

Aufmerksamkeit:

1. Bitte lesen Sie die Anweisungen sorgfältig durch, bevor Sie dieses Produkt verwenden, und bewahren Sie sie gut auf, damit alle Benutzer jederzeit lesen.

2. Der Sensor sollte von einem qualifizierten Elektriker installiert werden und sicherstellen, dass die Stromversorgung ausgeschaltet ist, bevor Installation.

3. Wir behalten uns das Recht vor, fehlerhafte Texte, Bilder und notwendige technische Parameter zu ändern.

4. Jegliche eigenmächtige Veränderung ist untersagt, ansonsten erlöschen sämtliche Garantien sofort.

Vorsichtsmaßnahmen bei der Installation:

1. Der Mikrowellensensor kann in jede Lampe eingebaut werden, außer in die mit Vollmetallgehäuse.

2. Die erkannte Oberfläche kann nicht durch Metallgegenstände abgeschirmt werden.

3. Stellen Sie sicher, dass das Mikrowellenmodul vollständig nach außen zeigt.

4. Die Erfassungsfläche des Sensormoduls muss dem Erfassungsbereich zugewandt installiert werden.

5. Sollte vom Fahrer ferngehalten werden, um Interferenzen und Blinken der Lampe zu vermeiden.

6. Die Verkabelung muss streng nach dem Schaltplan erfolgen, um Kurzschlüsse zu vermeiden.

Anwendungsumgebung:

1. Geeignet für die Installation im Innenbereich, um Fehlauslösungen durch äußere Einflüsse wie Regen, Wind oder Baumschwingen zu vermeiden.

2. Darf nicht an Orten mit vier Metalldächern und kleinem Raum (z. B. Dächern aus verzinktem Eisen) installiert werden.

3. Achten Sie auf die richtige Montage, um Fehlauslösungen durch Erschütterungen der Lampe zu vermeiden.

4. Darf nicht neben großen laufenden Maschinen wie Ventilatoren/Deckenventilatoren installiert werden, um Fehlauslösungen durch Maschinen zu vermeiden Vibration.

Benutzerhinweise:

1. Mikrowellen können Wände oder Glas mit einer Dicke von weniger als 20 cm durchdringen und werden gedämpft, wenn sie dicker als 20 cm sind.

2. Die Treiberspannung muss stabil sein und innerhalb von 10 % schwanken.

3. Der Erfassungsbereich wird durch die Bewegungsgeschwindigkeit, die Montagehöhe und das Bewegungsvolumen beeinflusst.

4. Führen Sie den Test an sonnigen Tagen ohne Lampenschirm durch, da dies den getesteten Luxwert beeinflussen wird.
