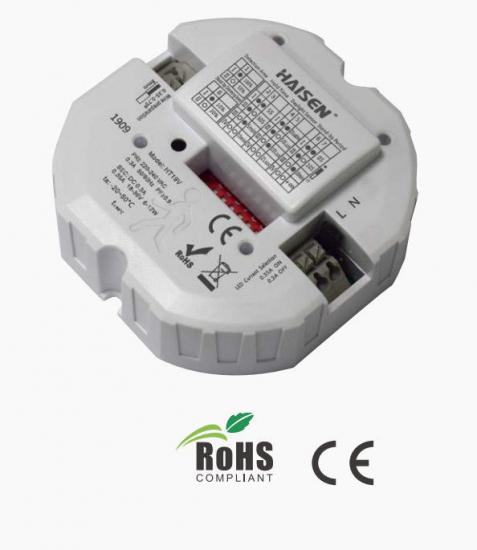

Empfindlicher Bewegungsmeldersensor 30°-150° 0,08A 16W

16 W Eingangsleistung 30°-150° Erfassungswinkel Effizienz größer als 78 % Dämmerungssensor

Merkmale:

1. Konstantstromausgang .

2. Ein-/Aus-Steuerung durch Relais.

3 .Dreistufige Steuerung durch 1-10-V-Ausgang.

4. Geeignet für Deckenleuchten und Schottwände.

5.Sensitiv und zuverlässig

6. IP 20 und 3 Jahre Garantie.

Technische Daten:

Ein/Aus-Steuerung Erfassungsbereich Haltezeit Tageslichtsensor

Standby-Dimmen Standby-Ausgangsstrom

Ebene Zeitraum

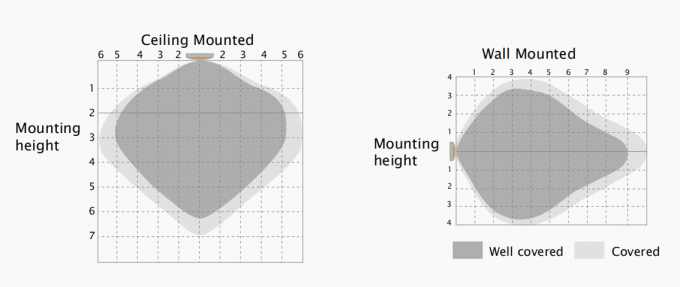

Erfassungsbereich:

Die Leuchte zeigt die maximale Entfernung bei der größten Montagehöhe mit 100 % Empfindlichkeit an.

Typische Installationshöhe 2,5–6 m.

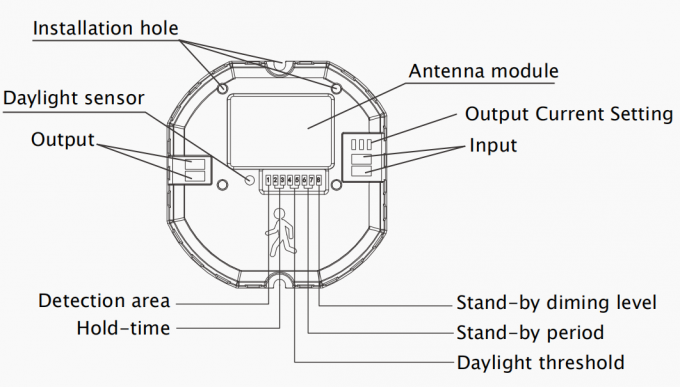

Mechanischer Aufbau:

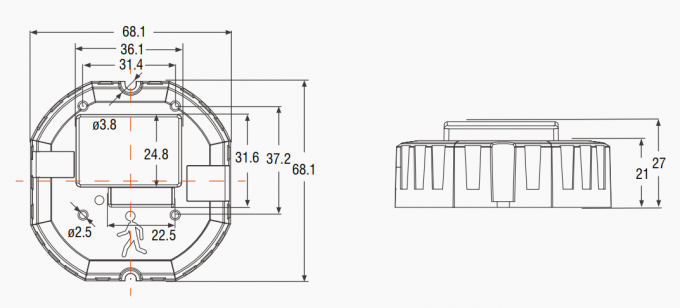

Abmessungen:

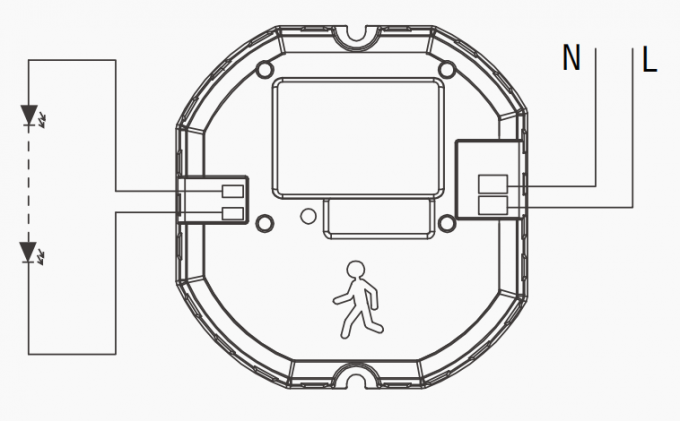

Schaltplan:

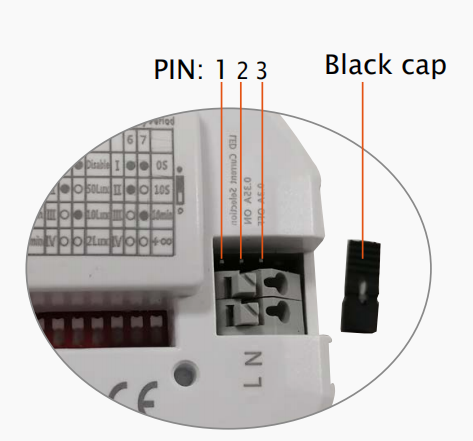

Einstellung des Ausgangsstroms:

Stellen Sie den Strom auf 350 mA ein, indem Sie die schwarze Kappe auf PIN 1 und 2 stecken, und auf 300 mA, indem Sie PIN 2 und 3 stecken.

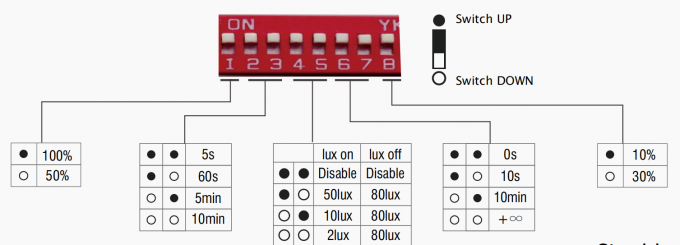

Einstellung:

1:Erfassungsbereich:

In diesem Bereich wird eine Bewegung erkannt und kann den Sensor auslösen. Ein Erfassungsbereich von 100 % wird auch als hohe Empfindlichkeit bezeichnet.

2-3:Haltezeit:

Der Zeitraum, in dem das Licht 100 % Helligkeit behält, nachdem bewegte Objekte den Erfassungsbereich verlassen haben.

4-5:Tageslichtschwelle:

Definition der Umgebungshelligkeit; nur wenn die Umgebungshelligkeit niedriger ist als der voreingestellte spezifische Luxwert, funktioniert der Sensor; wenn er auf „Deaktivieren“ voreingestellt ist, funktioniert der Sensor jedes Mal, wenn er eine Bewegung erkennt, unabhängig von der Umgebungshelligkeit.

6-7:Standby-Zeitraum:

Die Zeitspanne, in der das Licht eine niedrige Leistung behält, bevor es vollständig ausgeschaltet wird. Bei der Voreinstellung „∞“ bleibt das Licht immer auf niedriger Leistung, wenn sich im Erfassungsbereich keine Bewegung befindet, und schaltet sich nicht aus.

8:Standby-Zeitraum:

Die Definition einer geringen Leistung im Standby-Zeitraum.

Tageslichtdauer:

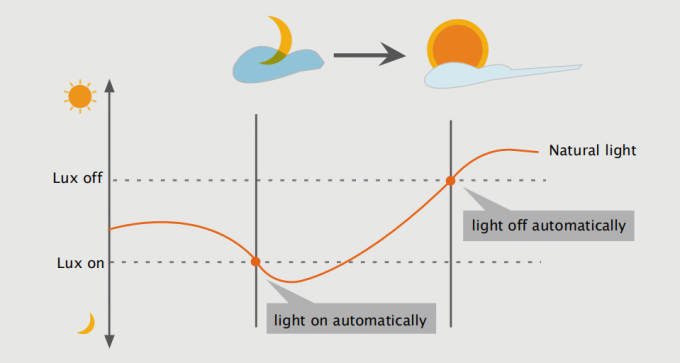

Dämmerungssensor:

Unsere spezielle aktive Fotozellentechnologie kann den Unterschied zwischen natürlichem Licht und LED-Licht erkennen, um

Stellen Sie sicher, dass das Licht bei Bedarf ausgeschaltet ist.

Mit der Tageslichtprioritätsfunktion kann HT30V die Helligkeit von Kunstlicht von

Anwendung:

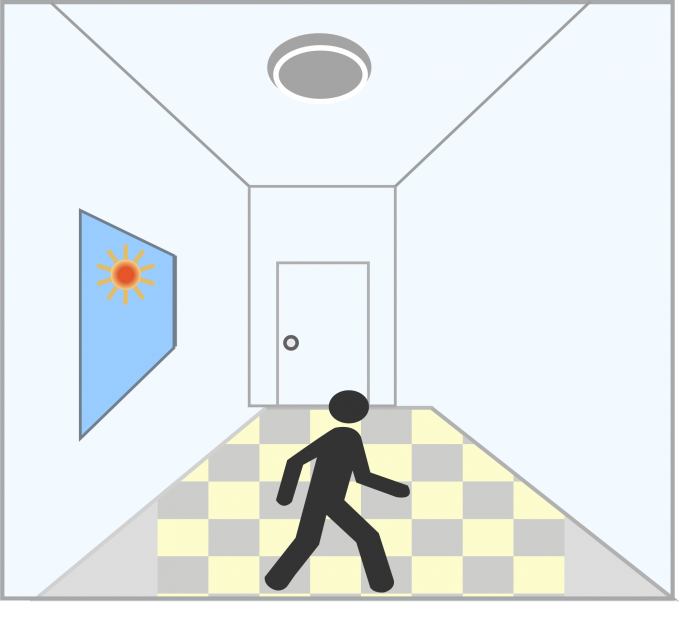

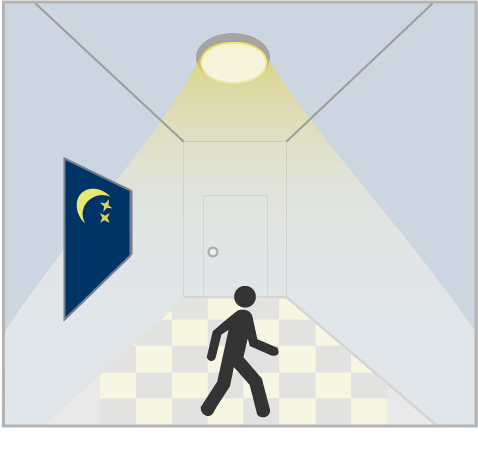

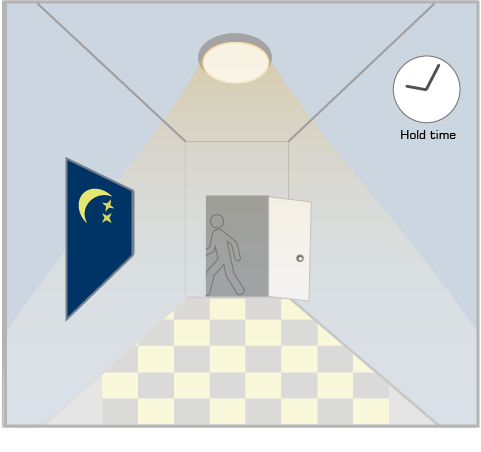

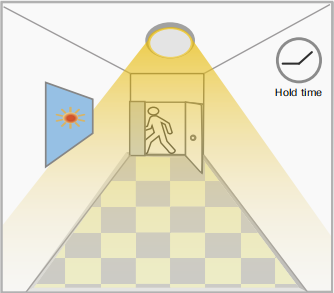

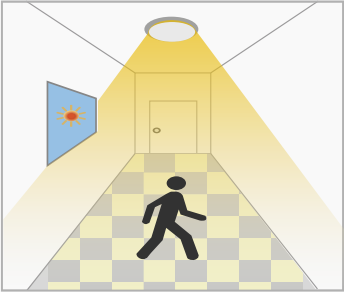

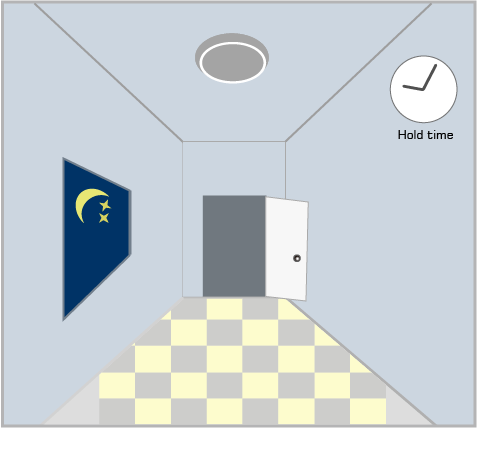

1.Automatische EIN/AUS-Funktion:

Licht an, wenn Bewegung erkannt wird und aus, nachdem die Leute nachts weggegangen sind. Anwendungen: Korridor, Treppenhaus. Die Tageslichtschwelle ist auf „2 Lux, 10 Lux, 50 Lux“ eingestellt.

Bei ausreichendem Tageslicht, auch bei unzureichendem Tageslicht, Nach der letzten Erkennung und der

wenn Bewegung erkannt, Licht Wann Bewegung erkannt, aktuelle Haltezeit abgelaufen,

bleibt AUS. Licht AN. Licht AUS.

2.Keine Tageslichtfunktion:

Die Tageslichtschwelle ist auf „Deaktivieren“ eingestellt. Licht an bei Bewegungserkennung, nachdem Personen gegangen sind, Licht aus nach Standby-Zeit, Anwendungen: Dunkle Orte wie Tiefgaragen, Unterführungen.

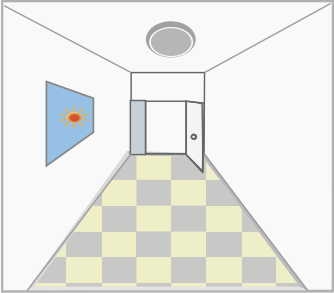

Bei Bewegungserkennung, Nach Verlassen des Raumes, Nach der letzten Erkennung und

der Sensor wird schalten Sie den Erfassungsbereich, Licht bleibt die aktuelle Haltezeit

Licht auf 100 % Helligkeit. 100 % Helligkeit innerhalb von verstrichen, Licht AUS.

Haltezeit.

3.Funktion Demo-dimmbare Steuerung/Korridorfunktion

Bei ausreichendem Tageslicht, auch bei unzureichendem Tageslicht, Nach der letzten Erfassung wird das Licht

wenn Bewegung erkannt, Licht Wann Bewegung erkannt, wird auf die

bleibt AUS. Licht EIN. Standby-Dimmstufe

(10 % oder 30 %) nach der Haltezeit

Nach der Standby-Zeit

Licht AUS.

Anwendung:

Benutzerhinweise:

1. Mikrowellen können Wände oder Glas mit einer Dicke von weniger als 20 cm durchdringen und werden gedämpft, wenn sie dicker als 20 cm sind.
2. Die Treiberspannung muss stabil sein und innerhalb von 10 % schwanken.
3. Der Erfassungsbereich wird durch die Bewegungsgeschwindigkeit, die Montagehöhe und das Bewegungsvolumen beeinflusst.
4. Führen Sie den Test an sonnigen Tagen ohne Lampenschirm durch, da dies den getesteten Luxwert beeinflussen wird.

5. Werkseitige Standardeinstellung: Erkennungsbereich 100 %/Haltezeit 5 s/Tageslichtschwelle deaktivieren/Standby-Zeitraum 0 s/Standby-Dimmstufe 10 %.
