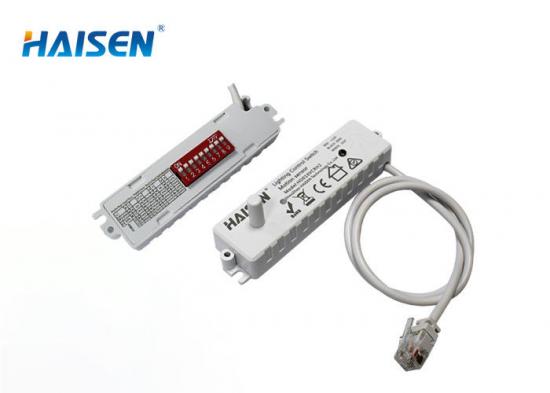

5,8 GHz 12 V DC Mikrowellensensor mit Stabantenne und 9 DIP-Schaltern

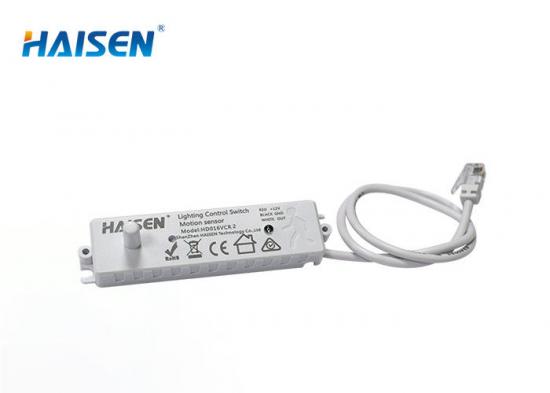

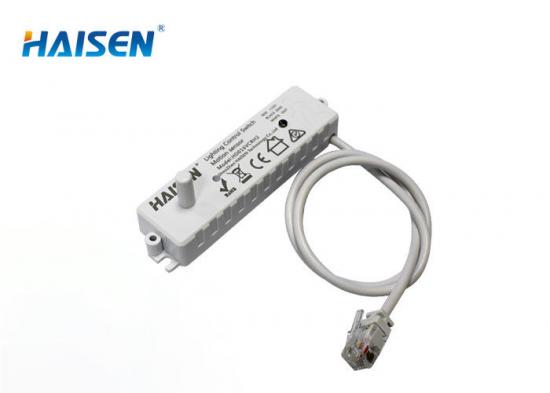

HD016VCRH 2 ist ein superkompakter und schlanker 12-Volt-DC-Mikrowellen-Bewegungssensor mit einer Stabantenne, der sich einfach in LED-Leuchten installieren lässt. 1-10-V-Dimm-Bewegungsmelder mit DIP-Schalter zum Einstellen aller Parameter und Unterstützung von Fernbedienungseinstellungen.

Marke:
HAISEN
Punkt Nr.:
HD016VCR 2
Order (MOQ):
100PCS
Zahlung:
L/C, T/T, Western Union
Produktursprung:
China

Kontaktieren Sie uns

Produktdetail

Kompakter 12V DC-Bewegungssensor, 5,8 GHz Mikrowellensensor, Stabantenne, 9 DIP-Schalter

HD016VCRH 2 ist ein superkompaktes und schlankes Design 12-Volt-DC-Mikrowellen-Bewegungssensor mit einer Stabantenne zur einfachen Installation im Inneren der LED-Leuchte. 1–10 V dimmbarer Bewegungsmelder mit DIP-Schalter zum Einstellen aller Parameter und Unterstützung von Fernbedienungseinstellungen.

Merkmale:

1. 12VDC Betriebsspannung mit 1-10V Dimmfunktion

2. Schalten Sie das LED-Licht automatisch ein/auf/ab/aus, wenn eine Bewegung erkannt wird oder keine Bewegung stattfindet.

3. Mit Stabantennenmodul, einfach im Inneren von dreifach beweissicherem und linearem Licht mit einem sehr kleinen Hohlraum installiert

4. 5 Jahre Garantie

5. Mit 9 DIP-Schaltertasten bietet es mehr Optionen für Haltezeit, Erkennungsbereich, Standby-Zeitraum, Standby-Dimmstufe und Tageslichtschwelle.

6. Schalten Sie das Licht aus oder dimmen Sie es auf eine niedrigere Helligkeit von 10 %, 20 % usw., wenn keine Bewegung stattfindet, um Energie zu sparen und einen Beitrag zur Nachhaltigkeit zu leisten.

7. IP20

8. CE/RoH-Zertifikat

Spezifikationen:

Sicherheit & EMV	Genehmigung	CE, ROHS
Sensorparameter	Betriebstemperatur	-20°C bis +60°C
	Tageslichtschwelle	2 Lux/10 Lux/50 Lux/Deaktivieren
	Erfassungswinkel	30°-150°
	Erfassungsbereich	50 % 100 %
	Standby-Zeit	0 s/30 s/20 min/+∞
	Standby-Dimmstufe	10 %/20 %/ 30 %/50 %
	Standby-Stromversorgung	<0,5 W (Standby)
	Haltezeit	5 s/30 s/1 min/10 min
	Montagehöhe	Max. 4 m
	Erfassungsbereich	Max. 10 m
Drahtlose Parameter	Mikrowellenfrequenz	5,8 GHz ±75 MHz
Drahtlose Parameter	Mikrowellenleistung	<0,3 mW
Eingang	Betriebsspannung	12 V DC
Eingang	Betriebsstrom	≤25 A (max.)
Sonstige	Verpackungsanforderung	Luftpolsterfolie, Papier flach, Umkarton.
	Installation	Innenleuchten eingebaut
	Garantie	5 Jahre
	IP-Schutzart	IP 20
	Lebensdauer	50000 Stunden

EIN/AUS Tageslichtsensor Erfassungsbereich Haltezeit Garantie 5 Jahre

Standby-Zeit Standby-Dimmen

Ebene

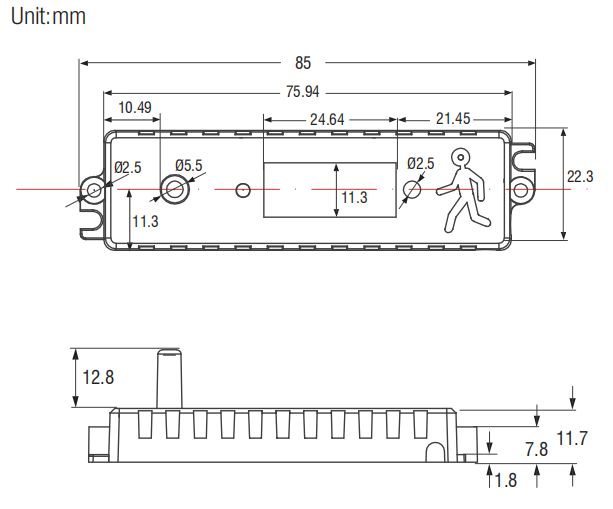

Abmessungen:

Die Stabantenne ermöglicht eine zuverlässige Erkennung und vermeidet Fehlauslösungen, wenn der Sensor auf der Rückseite einer metallischen LED-Platte eingebaut ist.

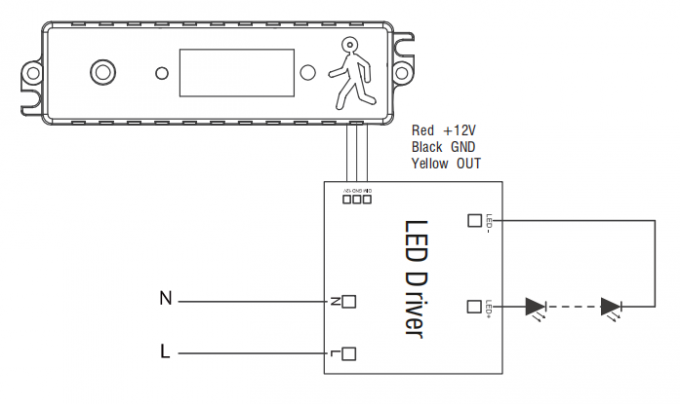

Schaltplan:

Drei Steuerleitungen zum Anschluss an den LED-Treiber:

ROT ist für den Anschluss mit +12V

SCHWARZ dient zum Verbinden mit GND

GELB ist für die Verbindung mit OUT

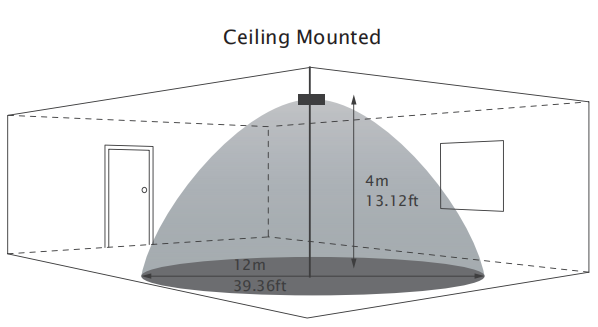

Erkennungsabdeckung:

Die maximale Erfassungsreichweite beträgt 12 m/39,36 ft bei Deckenmontage mit einer maximalen Montagehöhe von 2,5–4 m/8,2–13,12 ft.

DIP-Schaltereinstellungen:

Erfassungsbereich (Empfindlichkeit)

	1
Ⅰ	AN	100 %
Ⅱ	-	50 %

In diesem Bereich werden Bewegungen erkannt und können den Sensor auslösen.

Ein Erfassungsbereich von 100 % wird auch als hohe Empfindlichkeit bezeichnet.

Haltezeit

	2	3
Ⅰ	AN	AN	5 Sekunden
Ⅱ	AN	-	30er Jahre
Ⅲ	-	AN	1 Minute
Ⅳ	-	-	10 Minuten

Die Lichtperiode

Beibehaltung der Helligkeit von 100 % nach dem Bewegen von Objekten

den Erfassungsbereich verlassen.

Tageslichtschwelle

	4	5
Ⅰ	AN	AN	Deaktivieren*
Ⅱ	AN	-	50 Lux
III	-	AN	10 Lux
Ⅳ	-	-	2Lux

*Deaktivieren bedeutet, dass der Tageslichtsensor nicht funktioniert.

Der Sensor schaltet das Licht ein, sobald eine Bewegung erkannt wird, unabhängig von der Umgebungshelligkeit.

Definition der Umgebungstemperatur Helligkeit; nur wenn die Umgebungshelligkeit niedriger ist als der voreingestellte spezifische Luxwert, funktioniert der Sensor; wenn er auf „Deaktivieren“ voreingestellt ist, funktioniert der Sensor jedes Mal, wenn er eine Bewegung erkennt, unabhängig von der Umgebung Helligkeit.

Standby-Zeitraum

	6	7
Ⅰ	AN	AN	0 Sekunden
Ⅱ	AN	-	30er Jahre
Ⅲ	-	AN	20 Minuten
Ⅳ	-	-	+∞

Die Zeitspanne, in der das Licht eine niedrige Leistung behält, bevor es vollständig ausgeschaltet wird. Bei der Voreinstellung „∞“ bleibt das Licht immer auf niedriger Leistung, wenn sich im Erfassungsbereich keine Bewegung befindet, und schaltet sich nicht aus.

Standby-Dimmstufe

	8	9
Ⅰ	AN	AN	10 %
Ⅱ	AN	-	20 %
Ⅲ	-	AN	30 %
Ⅳ	-	-	50 %

Die Definition einer geringen Leistung im Standby-Zeitraum.

Anwendung:

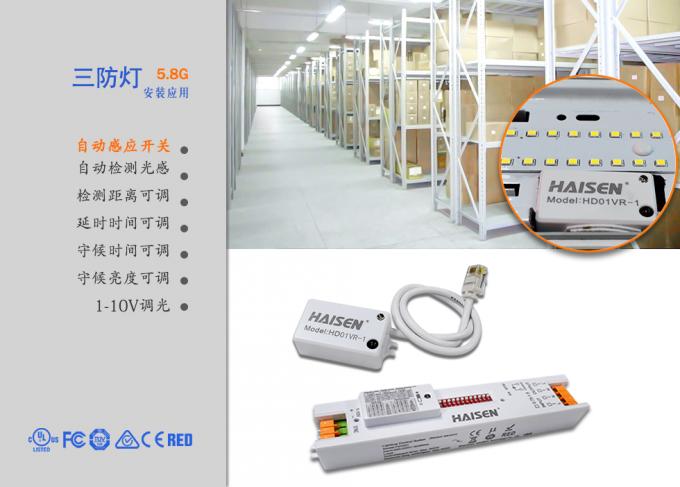

Es kann die meisten Materialien wie Glas, Kunststoff und dergleichen, aber auch Metall durchdringen, weshalb es sehr häufig für Deckenleuchten/dreifach geschützte Leuchten und Flächenleuchten in verschiedenen Bereichen wie Parkplätzen, in der Produktion, im Industriebereich usw. verwendet wird.
