Kabellänge 60 mm, 10,5–15 V Gleichstromeingang, kompakte Größe, dimmbarer Gleichstrom-Bewegungssensor

Merkmale des Sensors:

1. Ausgang: 0–10 V Dimmsensor; Betriebsstrom <30 mA;

2. 360° Erfassungswinkel bei Deckenmontage;

3. Optionen für schmalen/breiten Erkennungsbereich;

5. -40~80℃ Arbeitstemperatur zur Unterstützung verschiedener Umgebungen;

5. Sensorgröße 66*20,5*12,1 mm

6. Mit Anschluss, um den Anschluss an den LED-Treiber zu erleichtern. Sparen Sie Zeit.

Produktbeschreibung des Sensors:

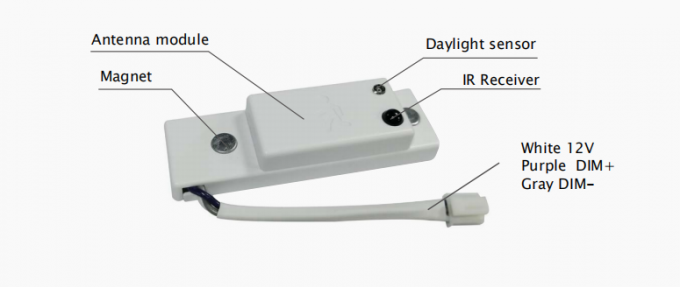

Mechanischer Aufbau des Bewegungssensors:

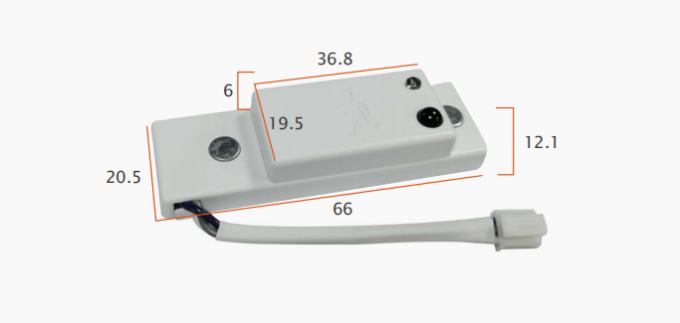

Maßzeichnung (Einheit: mm) des Bewegungssensors:

Kompakte Größe, passend für alle Arten von Lampen.

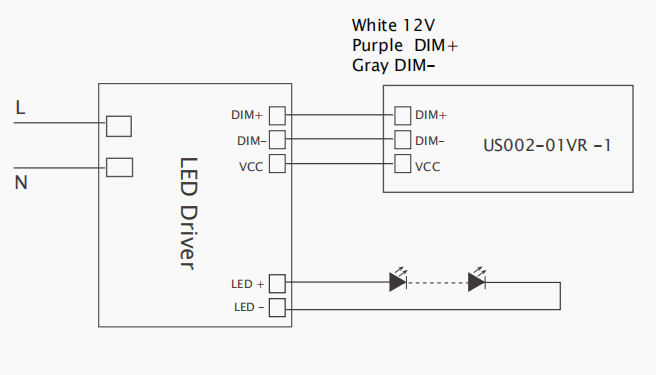

Schaltplan des Bewegungssensors:

Kontrollmethode	Ein/Aus / 1-10V Dimmen/Fernbedienung
Mikrowellenfrequenz	5,8 GHz ± 75 MHz
Betriebsspannung	10,5–15 V DC (Versorgungsstrom > 50 mA)
Kabelfarbe	Weiß: 12 V, Lila: Dimmbar+, Grau: Dimmbar-

Erkennungsabdeckung des Bewegungssensors:

Diese Zahl gibt die maximale Entfernung bei höchster Montagehöhe mit 100 % Empfindlichkeit an.

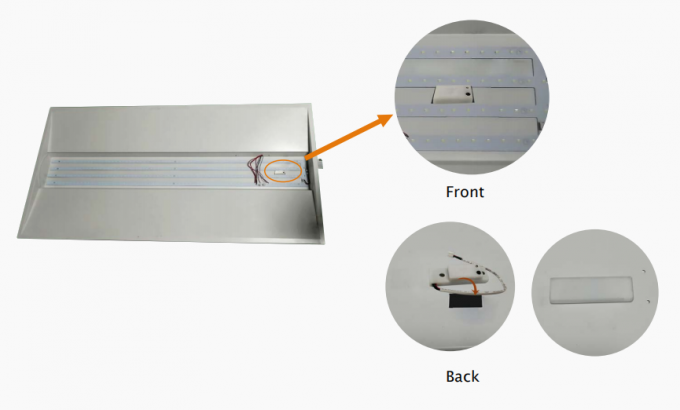

Installation des DC-Bewegungssensors:

3-poliger Stecker, Stecker und Stecker, sehr einfach zu installieren und für den Endkunden einfach zu verwenden.

Vorsichtsmaßnahmen bei der Installation des Bewegungssensors	1. Der Mikrowellensensor kann in jede Lampe eingebaut werden, außer in die mit Vollmetallgehäuse.
	2. Die erkannte Oberfläche kann nicht durch Metallgegenstände abgeschirmt werden.
	3. Stellen Sie sicher, dass das Mikrowellenmodul vollständig nach außen zeigt.
	4. Die Erfassungsfläche des Sensormoduls muss dem Erfassungsbereich zugewandt installiert werden.
	5. Sollte vom Fahrer ferngehalten werden, um Interferenzen und Blinken der Lampe zu vermeiden.
	6. Die Verkabelung muss streng nach dem Schaltplan erfolgen, um Kurzschlüsse zu vermeiden.
