DC-Eingang Kompakte Größe Einfach zu installieren Dimmfunktion Sensor

Merkmale des Sensors:

1. Ausgang: 5 V PWM (Gradient)

2. Mit einer Frequenz von 5,835 GHz bis 5,875 GHz gibt es keine Störungen beim 5G-Internet

3. Max. Erfassungsdurchmesser von 10 m bei einer maximalen Montagehöhe von 4,5 m

5. Alle Daten werden bei einer Bewegungsgeschwindigkeit von 0,5 bis 1 m/s getestet

5. Superkompakte Größe von 46 x 24,4 x 14,5 mm , geeignet für alle Arten von LED-Licht

6. 10 Helligkeitsstufen (10 % pro Tastendruck)

Produktbeschreibung des Sensors:

Kontrollmethode	Ein/Aus / 5 V PWM (Gradient)
Mikrowellenfrequenz	5,835 GHz bis 5,875 GHz
Betriebsspannung	7-12 VDC
Standby-Stromversorgung	≤0,5 W
Paket	Luftpolsterfolie, Kartonfächer
Betriebsstrom	<30 mA ± 5 %
Mikrowellenleistung	<0,3 mW
IP-Klasse	IP 20
Betriebstemperatur	-20°C bis +60°C
Garantie	5 Jahre

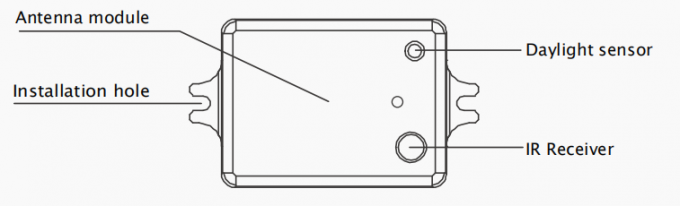

Mechanischer Aufbau des Bewegungssensors:

Erfassungsbereich	Sehr nah/Nah/Mittel/Fern
Haltezeit	AUS/30 Sek./10 Min./30 Min.
Tageslichtschwelle	AUS/Bewölkt/Dämmerung/Nacht
Standby-Zeit	AUS/30 Sek./10 Min./30 Min.
Standby-Dimmstufe	Hinweise: Die Standby-Dimmstufe ist standardmäßig auf die halbe Helligkeit der Haltezeit eingestellt. Das Licht wird allmählich gedimmt, bis es ausgeht.

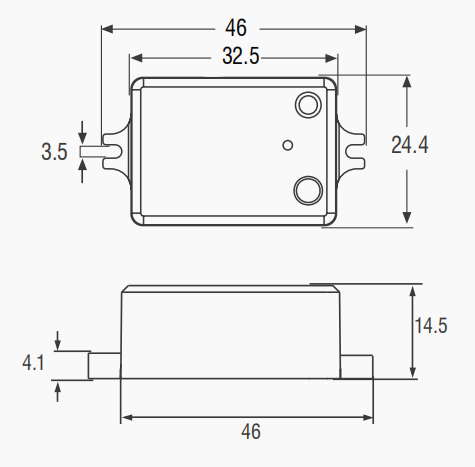

Maßzeichnung (Einheit: mm) des Bewegungssensors:

Kompakte Größe, passend für alle Arten von Lampen.

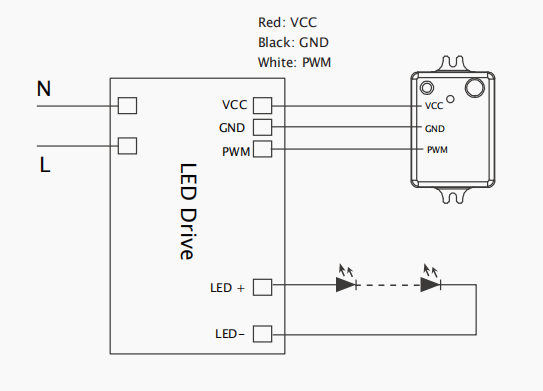

Schaltplan des Bewegungssensors:

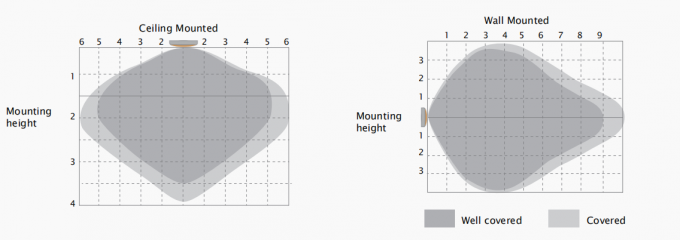

Erkennungsabdeckung des Bewegungssensors:

Typische Installationshöhe 2–3 m

Diese Zahl gibt die maximale Entfernung bei höchster Montagehöhe mit 100 % Empfindlichkeit an.

Installation des DC-Bewegungssensors:

3-poliger Stecker, Stecker und Stecker, sehr einfach zu installieren und für den Endkunden einfach zu verwenden.

Vorsichtsmaßnahmen bei der Installation des Bewegungssensors	1. Der Mikrowellensensor kann in jede Lampe eingebaut werden, außer in die mit Vollmetallgehäuse.
	2. Die erkannte Oberfläche kann nicht durch Metallgegenstände abgeschirmt werden.
	3. Stellen Sie sicher, dass das Mikrowellenmodul vollständig nach außen zeigt.
	4. Die Erfassungsfläche des Sensormoduls muss dem Erfassungsbereich zugewandt installiert werden.
	5. Sollte vom Fahrer ferngehalten werden, um Interferenzen und Blinken der Lampe zu vermeiden.
	6. Die Verkabelung muss streng nach dem Schaltplan erfolgen, um Kurzschlüsse zu vermeiden.
