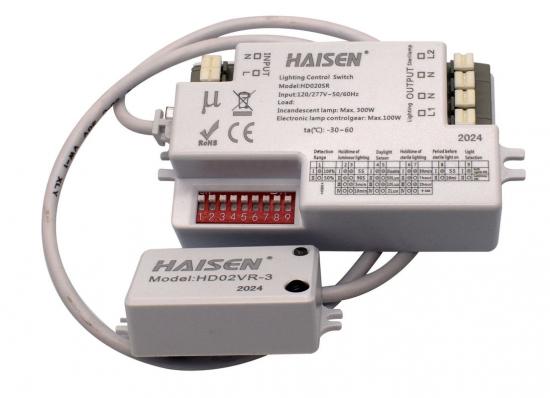

Dual Control UV-Licht-Sterilisationslampe Mikrowellensensor

Mikrowellensensor für UV-Licht-Sterilisationslampe mit Doppelsteuerung. Geeignet für die Installation im Innenbereich, um Fehlauslösungen durch äußere Einflüsse wie Regen, Wind oder Baumschwingen zu vermeiden.

Marke:
HAISEN
Punkt Nr.:
HD020SR
Order (MOQ):
100PCS
Zahlung:
L/C, T/T, Western Union
Produktursprung:
China

Kontaktieren Sie uns

Produktdetail

Doppelausgangs-Doppelsteuerungsbeleuchtung mit Mikrowellensensor für Sterilisationslampen

Funktionen des EIN/AUS-Schaltersensors:

1. 5,8 GHz Mikrowellen-Bewegungsinduktions-Steuerschalter.

2. Doppelausgangssteuerung

3. Intelligentes, freistehendes Design, der Sensor kann klein genug sein, um in die LED-Platine zu passen.

4. Unterstützt DIP-Schalterprogrammierung und Fernbedienung.

5. Der Erfassungswinkel ist kleiner als 150° für die Wandmontage; Die Deckenmontage beträgt 360°

6. IP 20 mit 3 Jahren Garantie.

Produktbeschreibung des EIN/AUS-Schaltersensors:

Eingang	Betriebsspannung	120–277 V Wechselstrom, 50 Hz/60 Hz
Eingang	Standby-Verbrauch	≤0,5 W
Ausgabe	Tragfähigkeit	Kapazitive Last 100 W; Ohmsche Last 300 W
	Ausgabesteuerungsmethode	EIN/AUS
	Ausgabesteuerungsmethode	Ausgang L1 Straße, Kontrolllampe; Ausgang L2 Kanal, Kontrolllampe Desinfektion
Sensorparameter	Für Flutlicht	Erfassungsbereich: 50 %/100 %
		Haltezeit: 5 s/90 s/5 min/10 min
		Tageslichtschwelle: 2 Lux/10 Lux/50 Lux/Deaktivieren
	Für Sterilamp	Verzögerung der Lichteinstellung: 5 s/90 s/5 min/10 min
	Für Sterilamp	Verzögerung beim Ausschalten des Lichts Einstellungen: 30 Min./1 Std./2 Std./+∞
	Mikrowellenfrequenz	5,8 GHz ± 75 MHz
	Mikrowellenleistung	<0,3 mW
	Montagehöhe	2,5–6 m (8,2–19,68 Fuß) (Deckenmontage)
	Erfassungsbereich	Radius 4–8 m/13,12–26,24 Fuß (Deckenmontage)
	Bewegungserkennung	0,5 m/s
Sonstige	Erfassungswinkel	Weniger als 150° bei Wandmontage, bei Deckenmontage 360°
	Temperatur	-30°C bis +60°C
	IP-Klasse	IP 20
	Zertifikat	RoHS CE
	Garantie	3 Jahre
Verpackungsparameter	Nettogewicht des Produkts	0,088 kg
	Art der Verpackung	Produkte mit Airbags, Kartonfächern, 16/Schicht, 6/Schicht-Box
	Kartongröße	403024cm
	Bruttogewicht	9,16 kg
Bemerkung	1. Werkseinstellung: Erfassungsbereich 100 % / Haltezeit 5 s / Tageslichtschwelle deaktivieren / Verzögerungszeit zum Einschalten 5 s / Verzögerungszeit zum Ausschalten 30 min 2.Das Produkt wird auch mit Fernbedienungseinstellungen geliefert 3. Anforderungen an den Tester: a. Größe: 1,6 m, Gewicht: 65 kg, gerade Gehgeschwindigkeit: 0,5/s; b. Eingebaute Installation von Lampen, Installationshöhe: 3 m hohe Deckeninstallation, Testergebnisse im Innenbereich, die tatsächlichen Testdaten unterliegen dem tatsächlichen Test des Kunden.

EIN/AUS-Steuerung Erfassungsbereich Tageslichtschwelle Fernbedienung

Garantie 3 Jahre Haltezeit Standby-Zeit

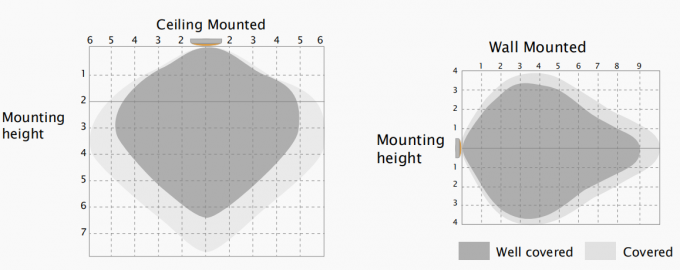

Erfassungsbereich des EIN/AUS-Schaltersensors

Diese Zahl gibt die maximale Entfernung bei höchster Montagehöhe mit 100 % Empfindlichkeit an.

Typische Installationshöhe 2,5–6 m.

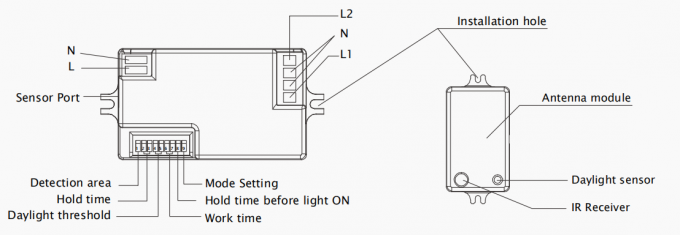

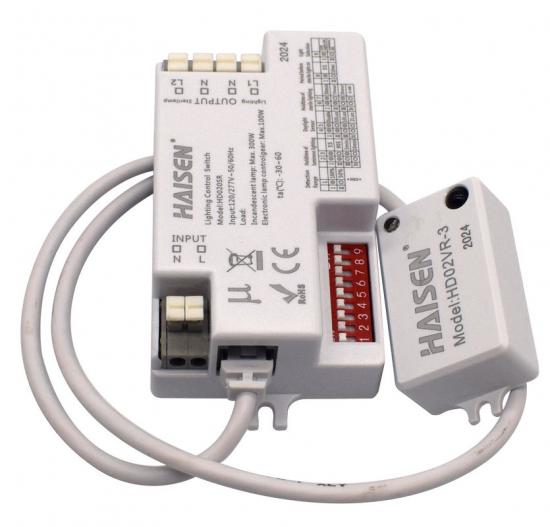

Mechanischer Aufbau des EIN/AUS-Schaltersensors

Ausgang L1 Straße, Kontrolllampe; Ausgang L2 Kanal, Kontrolllampe Desinfektion

Schaltplan des EIN/AUS-Schaltersensors

Abmessungen des EIN/AUS-Schaltersensors (mm)

Einstellungen des EIN/AUS-Schaltersensors:

Durch Auswahl der Kombination der DIP-Schalter wird der Sensor präzise für verschiedene Anwendungen eingestellt.

Erfassungsbereich:

In diesem Bereich wird eine Bewegung erkannt und der Sensor kann ausgelöst werden. Ein 100 %-Erkennungsbereich wird auch als hohe Empfindlichkeit bezeichnet.

Haltezeit:

Der Zeitraum, in dem das Licht 100 % Helligkeit behält, nachdem ein sich bewegendes Objekt den Erfassungsbereich verlassen hat.

Tageslichtschwelle:

Erkennt die Umgebungshelligkeit und behält Tageslicht als Priorität gegenüber Bewegung bei. Bei Einstellung auf „Deaktivieren“ hat die Bewegungserkennung Priorität.

Arbeitszeit:

Der Zeitraum, in dem die Sterilampe eingeschaltet bleibt.

Haltezeit vor dem Einschalten des Lichts:

Der Zeitraum vor dem Einschalten des Lichts nach dem Start der Sterilampe.

Moduseinstellung:

UP, um sowohl L1 als auch L2 zu steuern; DOWN, um nur L1 zu steuern.

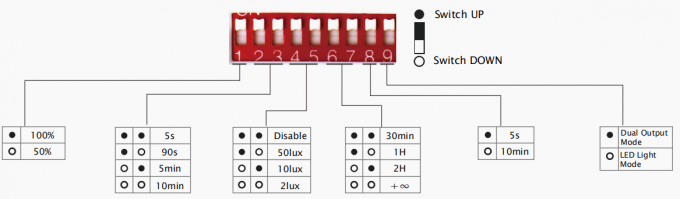

Die Kombination jedes DIP-Schalters wird wie unten gezeigt programmiert:

(1) Erfassungsbereich

(2,3) Haltezeit (LED-Licht)

(4,5) Tageslichtschwelle

(6,7) Arbeitszeit (Sterilamp)

(8) Haltezeit vor dem Einschalten des Lichts (Sterilamp)

(9) Ausgabemodus

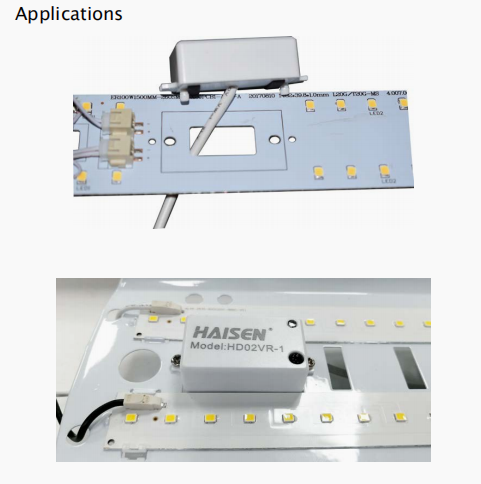

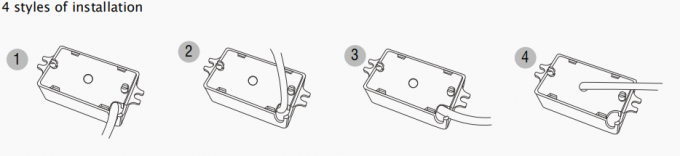

Installationsmethode des EIN/AUS-Schaltersensors:

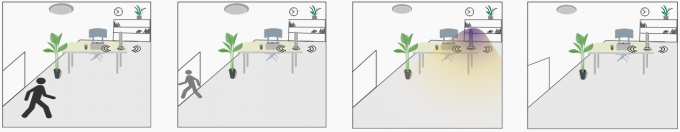

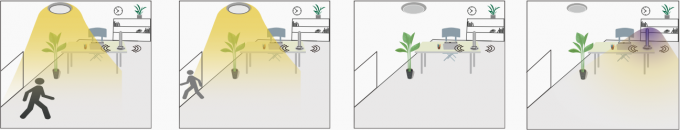

Anwendungsdemo des EIN/AUS-Schaltersensors

(Die folgenden Einstellungen gelten für den DIP-Schalter. Weitere Einstellungen finden Sie auf der Fernbedienung HD03R.)

1. Im LED-Lichtmodus funktionieren Erfassungsbereich/Haltezeit/Tageslichtschwelle bei unterschiedlichen DIP-Schaltereinstellungen wie folgt.

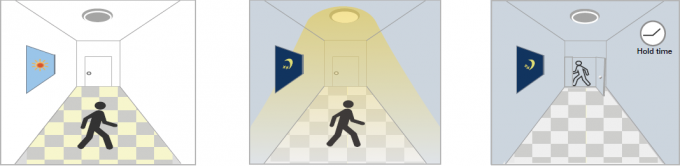

(1). Wenn die Tageslichtschwelle auf 2 Lux/5 Lux/10 Lux eingestellt ist und die Umgebungshelligkeit niedriger als der voreingestellte Luxwert ist, Licht EIN bei Bewegungserkennung und Licht AUS automatisch nach Verlassen.

Bei ausreichend Tageslicht, Bei unzureichendem Tageslicht, Nach der letzten Erkennung und auch bei erkannter Bewegung, Bei erkannter Bewegung, Licht AN. Die aktuelle Haltezeit bleibt Licht AUS. Ist die aktuelle Haltezeit abgelaufen, Licht AUS.

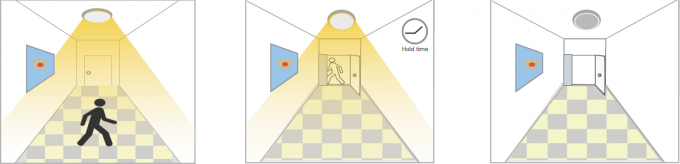

2. Keine Tageslichtfunktion
Die Tageslichtschwelle ist auf „Deaktivieren“ eingestellt.
Licht an, wenn Bewegung erkannt wird, nachdem Personen das Haus verlassen haben, Licht aus nach Standby-Zeit.
Anwendungen: Dunkle Orte wie Tiefgaragen, Unterführungen.

Licht schaltet sich automatisch ein, sobald Personen den Erfassungsbereich verlassen. Nach der letzten Erfassung und Erkennung einer Bewegung bleibt das Licht innerhalb der Haltezeit bei 100 % der aktuellen Helligkeit. Nach Ablauf der Haltezeit geht das Licht aus.

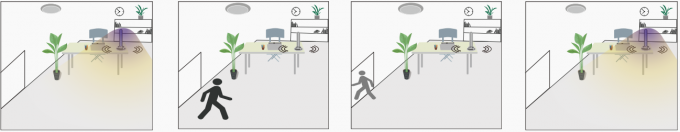

2. Im Dual-Output-Modus arbeitet das LED-Licht vorrangig vor dem Sterilamp. Der Sterilamp beginnt erst zu arbeiten, nachdem das LED-Licht funktioniert. Es funktioniert bei verschiedene DIP-Schaltereinstellungen wie folgt.

Ausgang L1 ist LED-Licht, Ausgang L2 ist Sterilamp.

Bemerkungen:

1.Trigger Sterilamp, um in den Arbeitsmodus unter drei Bedingungen zu wechseln:

Wenn die Umgebungshelligkeit niedriger ist als der voreingestellte Luxwert, schaltet sich die LED ein, sobald eine Bewegung erkannt wird. Anschließend wechselt die Sterilamp in den Arbeitsmodus, wenn die LED nach der Haltezeit erlischt.
Wenn die Umgebungshelligkeit höher ist als der voreingestellte Luxwert, wird der L1-Ausgang abgeschaltet und das LED-Licht bleibt ausgeschaltet. Die Sterilampe wechselt in den Arbeitsmodus, nachdem die Personen den Raum verlassen haben.
Wenn die Arbeitszeit auf „+∞“ eingestellt ist, schaltet sich der Sterilamp erst dann automatisch aus, wenn der Mikrowellensensor eine Bewegung erkennt.

2.Wenn Bewegung erkannt wird, beginnt das LED-Licht zu arbeiten und der Sterilamp schaltet sich aus. Die Arbeitszeit des Sterilamps wird beim Einschalten neu eingestellt Arbeiten Sie, nachdem die Leute gegangen sind. Das heißt, wenn vom L2- in den L1-Modus gewechselt wird, wird die Arbeitszeit bei der Rückkehr in den L2-Modus neu festgelegt.

3. Die Sterillampe konnte kein Tageslicht erkennen.

4. Beim Einschalten dauert es 10 Sekunden, bis die LED-Leuchte angeht, der Sterilamp hingegen nicht.

1.Wenn die Umgebungshelligkeit >2 Lux/10 Lux/50 Lux beträgt, wird die Haltezeit auf 5 s/90 s/5 min/10 min eingestellt; die Haltezeit vor dem Einschalten des Sterilamps wird auf 5 s/10 min, Arbeitszeit ist auf 30 min/1 h/2 h eingestellt;

Bei ausreichend Tageslicht schaltet Sterilamp in Sterilamp-Arbeitszeit Sterilamp AUS nach dem sogar wenn Bewegung arbeiten Modus, wenn könnte sein eingestellt auf arbeiten Zeit bis zum nächsten erkannt, Licht Sensor nicht erkennen 30 Min./1 Std./2 Std. Rundenstart wenn die

bleibt AUS . jede Bewegung nach der Sensorerkennung Bewegung.

Leute gehen. Halt Zeit konnte eingestellt werden bis 5 s/10 min.

2.Wenn die Umgebungshelligkeit <2 Lux/10 Lux/50 Lux ist, wird die Haltezeit auf 5 s/90 s/5 min/10 min eingestellt; die Haltezeit vor dem Einschalten des Sterilamps ist auf 5 s/10 min, Arbeitszeit ist auf 30 min/1 h/2 h eingestellt;

Bei unzureichender Licht bleibt 100% Sterilamp wird in Sterilamp Arbeitszeit Tageslicht, wenn Bewegung Helligkeit im Arbeitsmodus, wenn der Sensor könnte sein eingestellt auf erkannt, LED Haltezeit nach Menschen nicht erkennen 30 Min./1 Std./2 Std.

Licht AN. verlassen Sie die Erkennungsbewegung nach Menschen

Bereich. verlassen. Haltezeit könnte auf 5 s/10 min eingestellt werden.

Sterilamp AUS nach der Arbeit Zeit bis zum nächsten Rundenstart wenn der Sensor erkennt Bewegung.

3. Wenn die Tageslichtschwelle auf „Deaktivieren“ eingestellt ist, wird die Haltezeit auf 5 s/90 s/5 min/10 min eingestellt; die Haltezeit vor dem Einschalten der Sterilampe wird eingestellt auf 5 s/10 min, Arbeitszeit ist auf 30 min/1 h/2 h eingestellt;

LED leuchtet, wenn Sterilamp schaltet Sterilamp Arbeitszeit Sterilamp AUS nach dem Menschen Ansatz in den Arbeitsmodus, wenn auf 30min Arbeitszeit eingestellt werden könnte, bis die (Sensor erkennt Sensor erkennt nicht /1H/2H. Nächste Runde beginnt Bewegung). jede Bewegung nach dem Einschalten des Sensors

Leute gehen. Halt erkennen Bewegung.

Zeit könnte eingestellt werden auf 5 Sek./10 Min.

4. Wenn die Tageslichtschwelle auf 2 Lux/10 Lux/50 Lux/Deaktiviert eingestellt ist; die Sterilamp-Arbeitszeit ist auf „+∞“ eingestellt, Sterilamp schaltet sich nicht aus bis der Sensor eine Bewegung erkennt;

Sterilamp eingeschaltet lassen Sterilamp schaltet sich aus, wenn die LED leuchtet, während Sterilamp eingeschaltet bleibt.

wenn nein Bewegung erkennt Bewegung, die Menschen nähern sich, bis der Sensor erkennt erkannt. Sensor steuert das Licht wird halten Bewegung, dann drehen LED-Licht zu sein EIN/AUS 100% Helligkeit aus. Gefolgt von basierend auf dem Tageslicht während der Haltezeit Recycling.

Schwellenwerteinstellung (siehe „Nachdem die Leute gegangen sind“).

zu Punkt 1/2/3 oben). Andernfalls sterilamp beginnen zu Arbeit nach die Leute gehen.

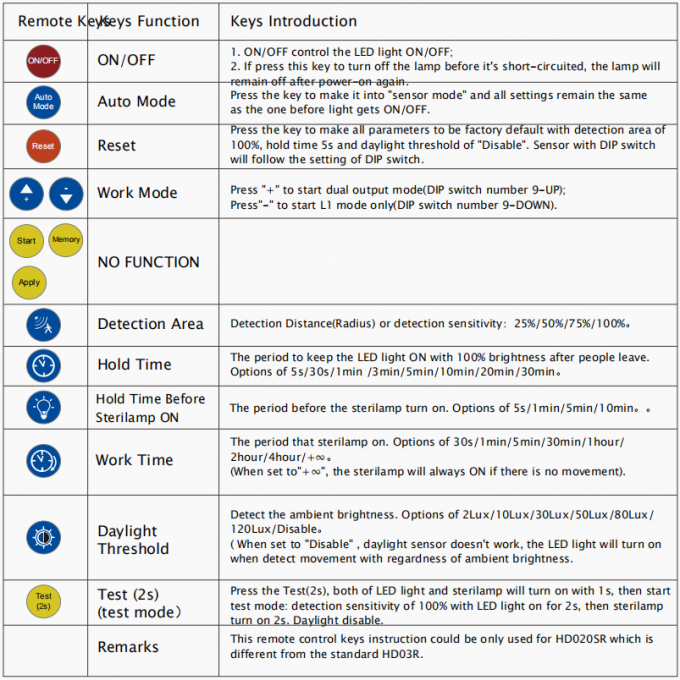

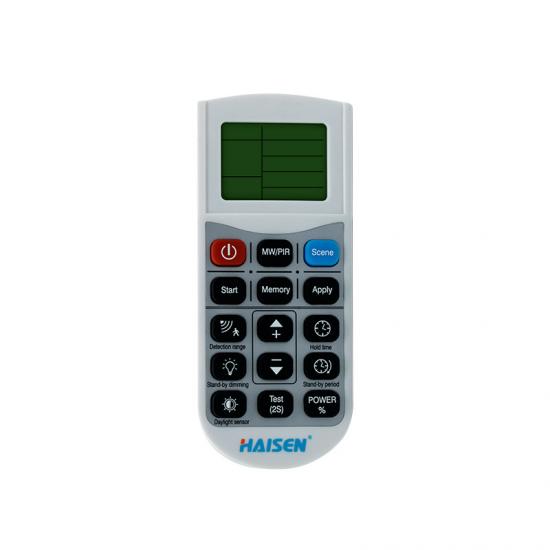

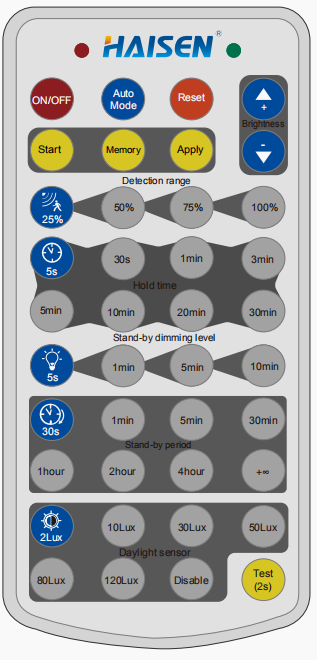

Einführung in die Funktionen der Fernbedienungstasten HD03R

Aufmerksamkeit:

1. Bitte lesen Sie die Anweisungen sorgfältig durch, bevor Sie dieses Produkt verwenden, und bewahren Sie sie gut auf, damit alle Benutzer jederzeit lesen.

2. Der Sensor sollte von einem qualifizierten Elektriker installiert werden und sicherstellen, dass die Stromversorgung ausgeschaltet ist, bevor Installation.

3. Wir behalten uns das Recht vor, fehlerhafte Texte, Bilder und notwendige technische Parameter zu ändern.

4. Jegliche eigenmächtige Veränderung ist untersagt, ansonsten erlöschen sämtliche Garantien sofort.

Vorsichtsmaßnahmen bei der Installation:

1. Der Mikrowellensensor kann in jede Lampe eingebaut werden, außer in die mit Vollmetallgehäuse.

2. Die erkannte Oberfläche kann nicht durch Metallgegenstände abgeschirmt werden.

3. Stellen Sie sicher, dass das Mikrowellenmodul vollständig nach außen zeigt.

4. Die Erfassungsfläche des Sensormoduls muss dem Erfassungsbereich zugewandt installiert werden.

5. Sollte vom Fahrer ferngehalten werden, um Interferenzen und Blinken der Lampe zu vermeiden.

6. Die Verkabelung muss streng nach dem Schaltplan erfolgen, um Kurzschlüsse zu vermeiden.

Anwendungsumgebung:

1. Geeignet für die Installation im Innenbereich, um Fehlauslösungen durch äußere Einflüsse wie Regen, Wind oder Baumschwingen zu vermeiden.

2. Darf nicht an Orten mit vier Metalldächern und kleinem Raum (z. B. Dächern aus verzinktem Eisen) installiert werden.

3. Achten Sie auf die richtige Montage, um Fehlauslösungen durch Erschütterungen der Lampe zu vermeiden.

4. Darf nicht neben großen laufenden Maschinen wie Ventilatoren/Deckenventilatoren installiert werden, um Fehlauslösungen durch Maschinenvibrationen.

Benutzerhinweise:

1. Mikrowellen können Wände oder Glas mit einer Dicke von weniger als 20 cm durchdringen und werden gedämpft, wenn sie dicker als 20 cm sind.

2. Die Treiberspannung muss stabil sein und innerhalb von 10 % schwanken.

3. Der Erfassungsbereich wird durch die Bewegungsgeschwindigkeit, die Montagehöhe und das Bewegungsvolumen beeinflusst.

4. Führen Sie den Test an sonnigen Tagen ohne Lampenschirm durch, da dies den getesteten Luxwert beeinflussen wird.
