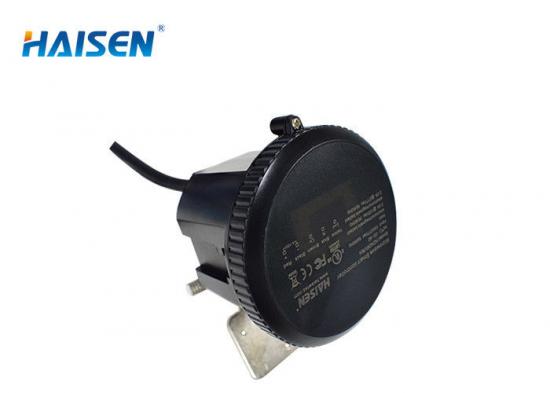

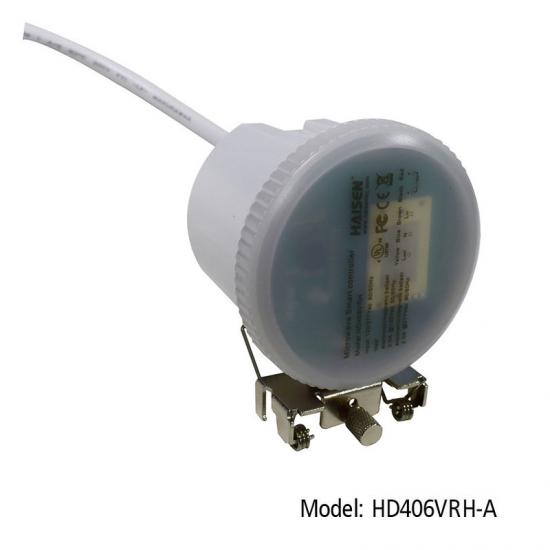

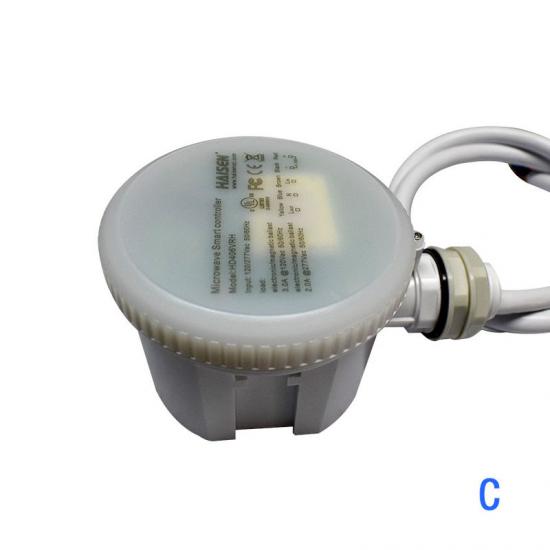

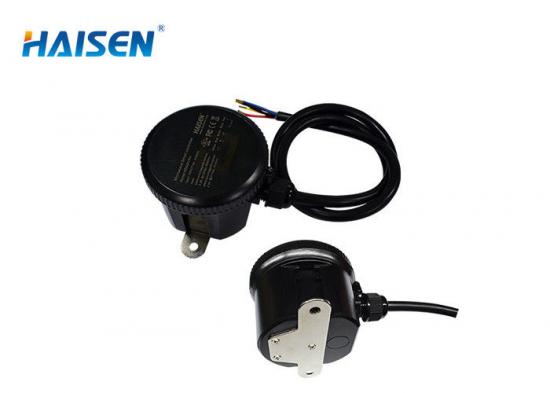

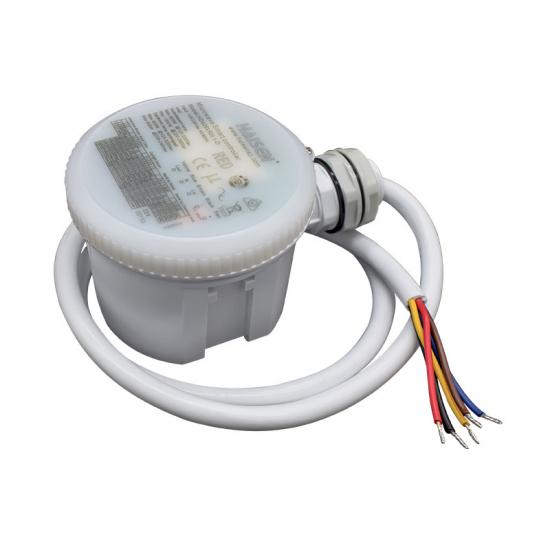

12 DIP-Schalter Bewegungssensor mit Fernbedienung für UFO Highbay

12 DIP-Schalter Bewegungssensor mit Fernbedienung für UFO Highbay

Merkmale:

1. 5,8 GHz Mikrowellen-Bewegungssensor mit Dimmfunktion.

2. Unterstützt verschiedene Installationen und Anwendungen, für die Oberflächenmontage, traditionelle LED-Hallenstrahler mit Aluminiumreflektor, UFO-Hallenstrahler oder lineare/dreifach gesicherte Hallenstrahler.

3. Die maximale Installationshöhe beträgt 15 m.

4. Alle Parameter können per Fernbedienung eingestellt werden.

5. Einfühlsam und zuverlässig.

6,1–10 V Dimmen.

7. IP 20 mit 5 Jahren Garantie.

Produktbeschreibung:

EIN/AUS-Steuerung Erfassungsbereich Tageslichtschwelle Fernbedienung

Garantie 5 Jahre Haltezeit 8-15 m Highbay Standby-Zeit Standby-Dimmstufe

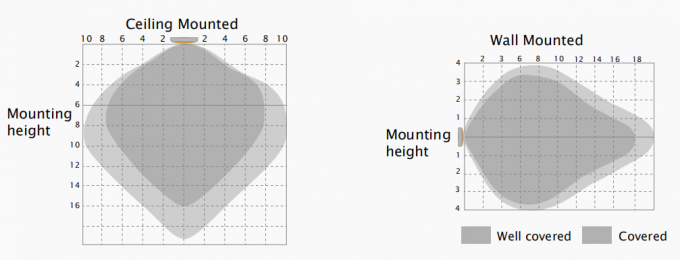

Erfassungsbereich

Diese Zahl gibt die maximale Entfernung bei höchster Montagehöhe mit 100 % Empfindlichkeit an.

Typische Installationshöhe 8–15 m.

Mechanischer Aufbau

Mit 12 DIP-Schaltern und Fernbedienung um alle Parameter einzustellen

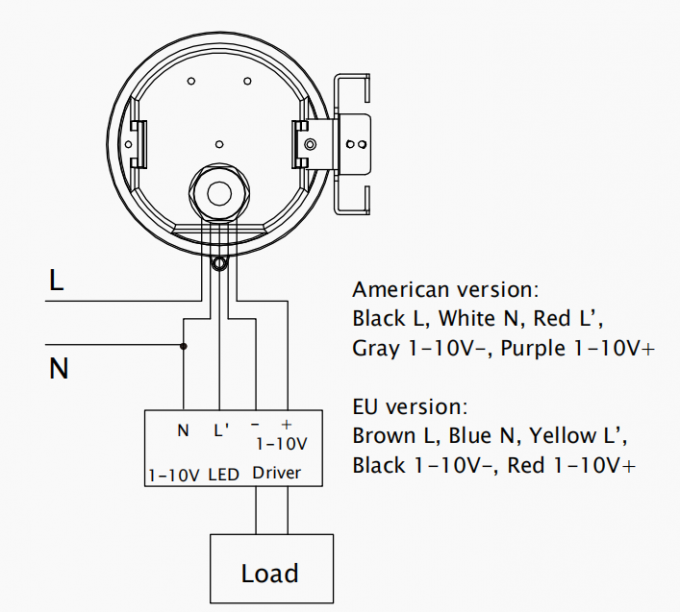

Schaltplan

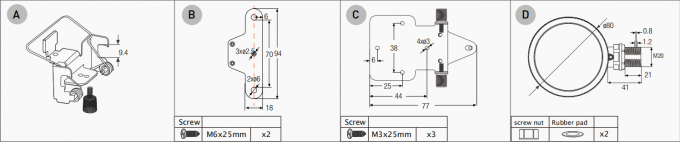

Abmessungen (mm)

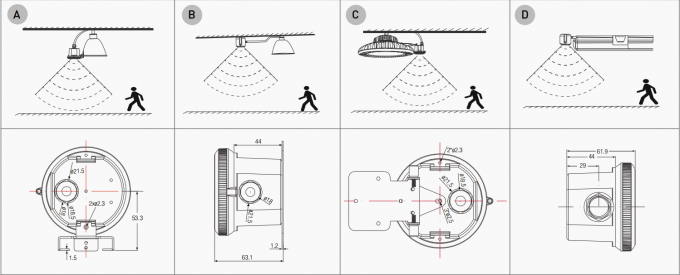

Installationsmethode:

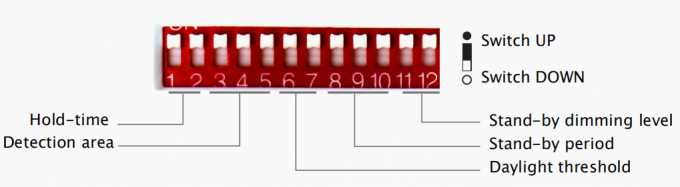

DIP-Schalterdetails:

Erfassungsbereich:

In diesem Bereich wird eine Bewegung erkannt und kann den Sensor auslösen. Ein 100 %-Erkennungsbereich wird auch als hohe Empfindlichkeit bezeichnet.

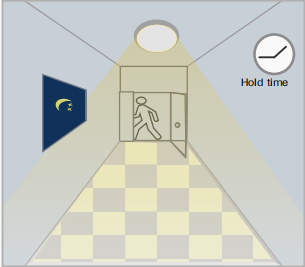

Haltezeit:

Der Zeitraum, in dem das Licht 100 % Helligkeit behält, nachdem bewegte Objekte den Erfassungsbereich verlassen haben.

Tageslichtschwelle:

Definition der Umgebungshelligkeit; nur wenn die Umgebungshelligkeit niedriger ist als der voreingestellte spezifische Luxwert, funktioniert der Sensor; wenn er auf „Deaktivieren“ voreingestellt ist, funktioniert der Sensor jedes Mal, wenn er eine Bewegung erkennt, unabhängig von der Umgebungshelligkeit.

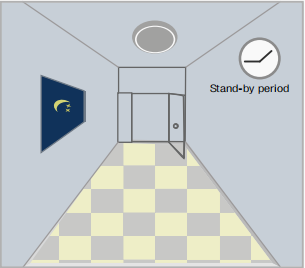

Standby-Zeitraum:

Der Zeitraum, in dem das Licht eine niedrige Leistung behält, bevor es vollständig ausgeschaltet wird. Wenn es auf „∞“ voreingestellt ist, bleibt das Licht immer auf niedriger Leistung, wenn sich im Erkennungsbereich keine Bewegung befindet, und schaltet sich nicht aus.

Standby-Dimmstufe:

Die Definition einer geringen Leistung im Standby-Zeitraum.

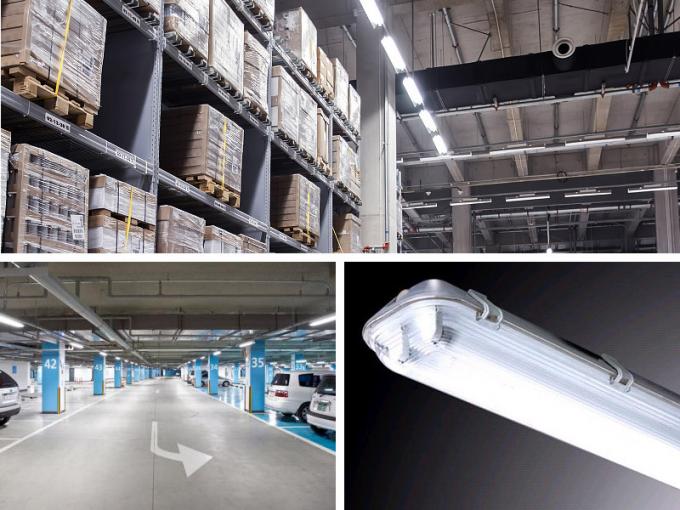

Anwendungsdemo

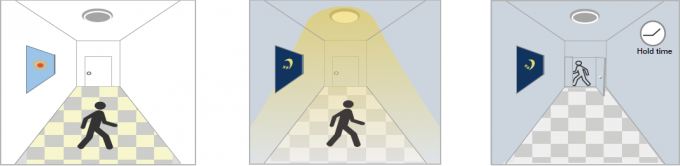

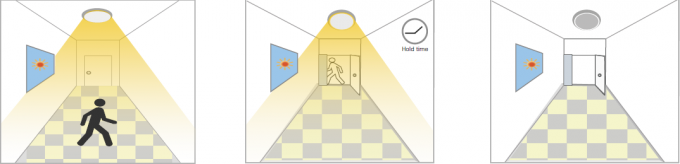

1. Automatische EIN/AUS-Funktion:

Licht geht an, wenn Bewegung erkannt wird, und aus, wenn Personen nachts das Haus verlassen. Anwendungen: Flur, Treppenhaus.

Bei ausreichend Tageslicht, Bei unzureichendem Tageslicht, Nach der letzten Erkennung und
auch bei Bewegungserkennung, bei Bewegungserkennung Licht AN. die aktuelle Haltezeit
Licht bleibt AUS. abgelaufen, Licht AUS.

2. Keine Tageslichtfunktion
Die Tageslichtschwelle ist auf „Deaktivieren“ eingestellt.
Licht an, wenn Bewegung erkannt wird, nachdem Personen das Haus verlassen haben, Licht aus nach Standby-Zeit.
Anwendungen: Dunkle Orte wie Tiefgaragen, Unterführungen.

Bei Bewegungserkennung, Nach Verlassen des Erkennungsbereichs durch Personen, Nach der letzten Erkennung und
Der Sensor schaltet den Bereich ein, das Licht bleibt 100 % der aktuellen Haltezeit
Licht auf 100 % Helligkeit. Helligkeit innerhalb der Haltezeit. abgelaufen, Licht AUS.

3. Funktionsdemo - Dimmbare Steuerung/Korridorfunktion:

Anwendung:

Benutzerhinweise:

1. Mikrowellen können Wände oder Glas mit einer Dicke von weniger als 20 cm durchdringen und werden gedämpft, wenn sie dicker als 20 cm sind.
2. Die Treiberspannung muss stabil sein und innerhalb von 10 % schwanken.
3. Der Erfassungsbereich wird durch die Bewegungsgeschwindigkeit, die Montagehöhe und das Bewegungsvolumen beeinflusst.
4. Führen Sie den Test an sonnigen Tagen ohne Lampenschirm durch, da dies den getesteten Luxwert beeinflussen wird.

Speicher- und Anwendungsmodus

1. Drücken Sie die „EIN/AUS-Taste“, um das Licht ein- oder auszuschalten.

2. Um die Parameter zurückzusetzen, befolgen Sie bitte die folgenden Schritte:

Schritt 1 – Drücken Sie ON, um das Licht einzuschalten, wenn es zu Beginn ausgeschaltet war.

Schritt 2 – Drücken Sie „Start“, um den Sensor richtig einzustellen.

Schritt 3 - Drücken Sie die Taste für Erfassungsbereich, Haltezeit, Standby-Dimmstufe,

Standby-Zeit und Tageslichtschwelle nacheinander (Drücken Sie "+/-", um eingestellte Parameter).

Schritt 5 – Drücken Sie „Speicher“, um die Einstellungen zu speichern.

Hinweis: Das Intervall jeder Parametereinstellung muss innerhalb von 30 Sekunden liegen.

Isolierter Einstellungsmodus

1. Drücken Sie die Taste „ON/OFF“, um das Licht ein- oder auszuschalten. Drücken Sie „Scene“, die Fernbedienung Aktivieren Sie die zuletzt gespeicherten Einstellungen oder verbleiben Sie auf den Werkseinstellungen.

2. Um die Parameter zurückzusetzen, befolgen Sie bitte die folgenden Schritte:

Schritt 1 – Drücken Sie ON, um das Licht einzuschalten, wenn es zu Beginn ausgeschaltet war.

Schritt 2: Drücken Sie eine beliebige Taste unter „Szene“, „Test“ und „Übernehmen“, um die Sensorerkennung zu starten Modus.

Schritt 3 - Drücken Sie die Taste für Erfassungsbereich, Haltezeit, Standby-Dimmstufe, Standby-Zeit und Tageslichtschwelle nacheinander.

3. Um andere Lichter im Array zu programmieren, die ähnliche Sensoren haben, Programm.

Schritt 1 - Drücken Sie "ON" für den zweiten Sensor

Schritt 2 – Klicken Sie auf „Übernehmen“

Hinweise:

1. Die Einstellungen werden automatisch gespeichert und bleiben erhalten, bis Sie erneut auf „Zurücksetzen“ drücken.

2. Beim Einstellen der einzelnen Parameter flackert das Licht.

3. Das Symbol blinkt, wenn der entsprechende Parameter eingestellt wird.
